Bitte um Hilfe (Probleme mit einer S57 Sirene Baujahr 1964)

[SvenNRW]

So hier die versprochenen Bilder.Was ist die silberne Dose?

[MiThoTyN]

In der silbernen Dose ist ein Gleichrichter und ein Widerstand. Hier wird aus einer Wechselspannung (ggf. die Telefonspannung, im schlimmsten Fall 230V Netzspannung) gleichgerichtet und der Widerstand begrenzt den Stromfluss bzw. (im schlimmsten Fall) die Spannung für einen nachgeschalteten Verbraucher.

Wo gehen die Kabel hin, die aus der Box kommen?

Gruß Joachim

[Lint41]

Guten Abend von Dortmund nach Witten!

Zuerst Herzlich Willkommen hier im Forum. Es haben ja schon viele Hobbykollegen geantwortet. Zu der ganzen "Kabel-Geschichte" kann ich nicht viel sagen, da hab ich mich bei der Langeoog-Aktion herausgehalten. Bin aber sehr überrascht, dass es in Witten überhaupt noch Sirenen gibt, mir sind noch nie welche aufgefallen. Ist es dir möglich, eine Standortliste der Wittener Sirenen zu bekommen?

Viele Grüße aus der Nachbarstadt
Steffen

[SvenNRW]

Hallo Steffen,
Also Witten selber hat noch sehr viele Sirenen noch von damals die gehörten den Bund Zivilschutz und jedes Stadtteil hatte 1 bis 2 stück alle an der Zahl sind abgeschaltet und viele komplett verschwunden momentan läuft in der ganzen Stadt Witten keine Sirene mehr unsere war die letzte laufende Sirene 2002 und wurde dann wegen defekt auch stillgelegt.

[Lint41]

Hallo Sven!
Alles sehr interessant. Auch wenn - derzeit - keine Sirene aktiv ist, sind sie noch vorhanden und können reaktiviert werden. Damit habt ihr schonmal einen 100%igen Vorteil gegenüber Dortmund, wo ja keine einzige mehr vorhanden ist. Wie gesagt, falls du eine Standortliste organisieren kannst, wäre das toll. Weiteres auch gerne per PN, damit wir den Thread nicht zumüllen.

Gruß Steffen

[SvenNRW]

So jetzt brauchen wir noch einen Notfallplan es könnte passieren das uns die Stadt wegen der veralteten Technik ein Strich durch die Rechnung macht wegen der Sicherheit und Zuverlässigkeit der Anlage das heißt wir müsten also auch etwas in der Hand haben was die ganze Technik ersetzt also wir brauchen ja nur Feueralarm und Probealarm der sich per Knopfdruck auslösen lässt. Ich habe dazu ein neues Thema auf gemacht bitte liest euch meinen ersten Beitrag durch und versucht mir da zu helfen.
Ganz liebe Grüße
Sven

Neues Thema: viewtopic.php?f=33&t=3292

[Teefix]

Habe mir jetzt in Ruhe mal die ganzen Bilder angeschaut und versucht durch die Verkabelung durchzublicken...

In den Schaltkasten geht oben der Stromanschluss rein und direkt daneben wieder raus zur Sirene, eigentlich ganz normal. Aber wo gehen die beiden weißen Kabel, die unten aus dem anderen Kasten kommen hin??? Destweiteren wo geht da dritte Kabel hin das unten aus dem Schaltkasten rauskommt??? War da vielleicht mal ein Feuermelder installiert? So wie es aussieht geht dann ein Kabel von dem grauen Kasten rechts, neben der Sirenenweiche zum Programmschaltwerk im unteren Kasten.
Die Sirenenweiche und das dazugehörige Postrelai im inneren des Schaltkastens sind ja auch gut einzuorden.

Den weißen Kasten unten kann ich gar keine Funktion zuordnen, könnte da einer behilflich sein???

Den Rest der Kabel kann ich im Moment noch nicht zuordnen.

[SvenNRW]

Das dicke Weiße Kabel geht zu uns ins Gerätehaus da war damals der Knopf zum Drücken der den Feueralarm auslöste. Die beiden dünnen Kabel die nach recht erschwinden sind im gang gekappt und sind tot es müssen die Telefonleitungen sein diese Sirene konnte über 2 Nummern ausglöst werden einmal Feueralarm und einmal Zivilschutz vom Bund damals.

[Teefix]

Ok dann können die ganzen Kabel schon abgebaut werden, genauso wie die Sirenenweiche und das Postrelai.

Wenn da schon ein Kabel für einen Feuermelder liegt, wäre es dann nicht möglich, wieder einen Schalter für die Auslösung vom Feueralarm einzubauen??? Muss ja kein öffentlich zugänglicher Feuermelder sein, sondern eher was internes für euch.

[SvenNRW]

Ich habe mal etwas rumgebastelt und reinkopiert vielleicht hilft das fürs gesamtbild geht mal drauf dann habt ihr es groß.

[Fox 1]

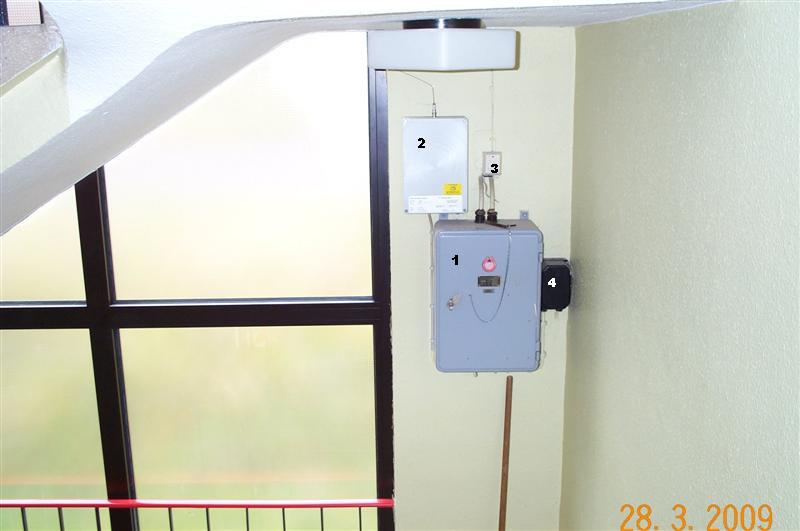

Als Vergleich stelle ich mal das Bild der Sirenensteuerung vom Dorfgemeinschaftshaus Nohen rein.

1 ist der Schaltkasten (Schütz der Sirene)
2 ist der Fernwirkempfänger (analog)
3 ist die Sirenenweiche (Sirene wurde damals ausgelöst durch Warnamt 7)
4 ist vermutlich das Programmlaufwerk für Feueralarm.

LG
Christian
