Pintsch Bamag HLS "Anlage 2"

[Der Matze]

Hi,

also die dicken Leitungen am Motor sind etwas dicker als eine 10mm²-Leitung, daher vermute ich, dass es 16mm² sind.
Die dünne Leitung würde ich auf 1,5mm² oder 2,5mm² schätzen. Diese geht allerdings "nur" vom Motor bis ans untere Ende des Kopfes, also ca. 2,5m - 3m.
Die Leitung, die am Mast hoch ging, muss ich noch nachmessen.

Und hier noch ein paar Bilder des Tonerzeugers:

Gesamtansicht

Blick von unten in den Zwischenteil, auf der Achse sitzt die Zerhackerscheibe

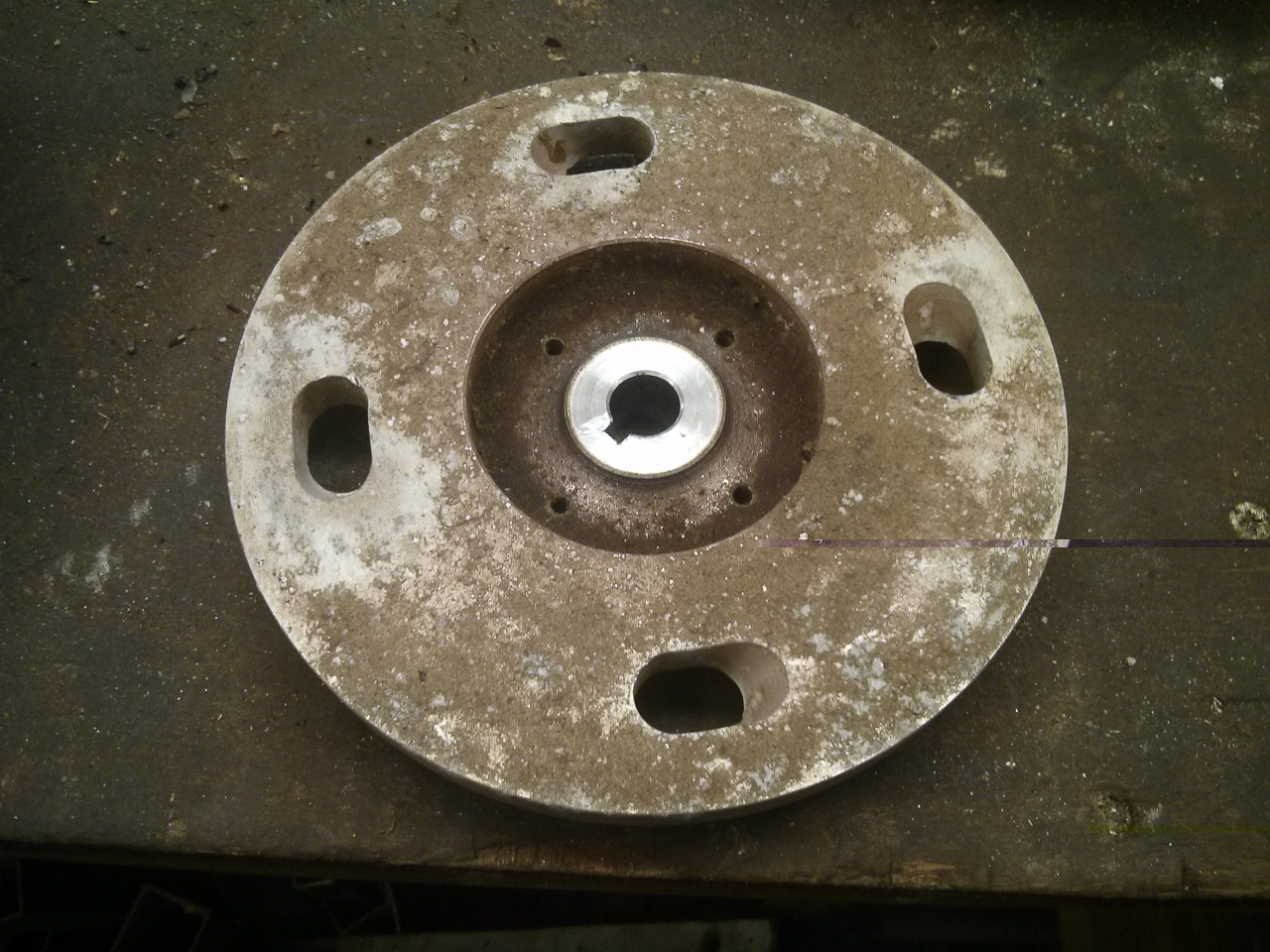

Hier die Zerhackerscheibe von der Innenseite

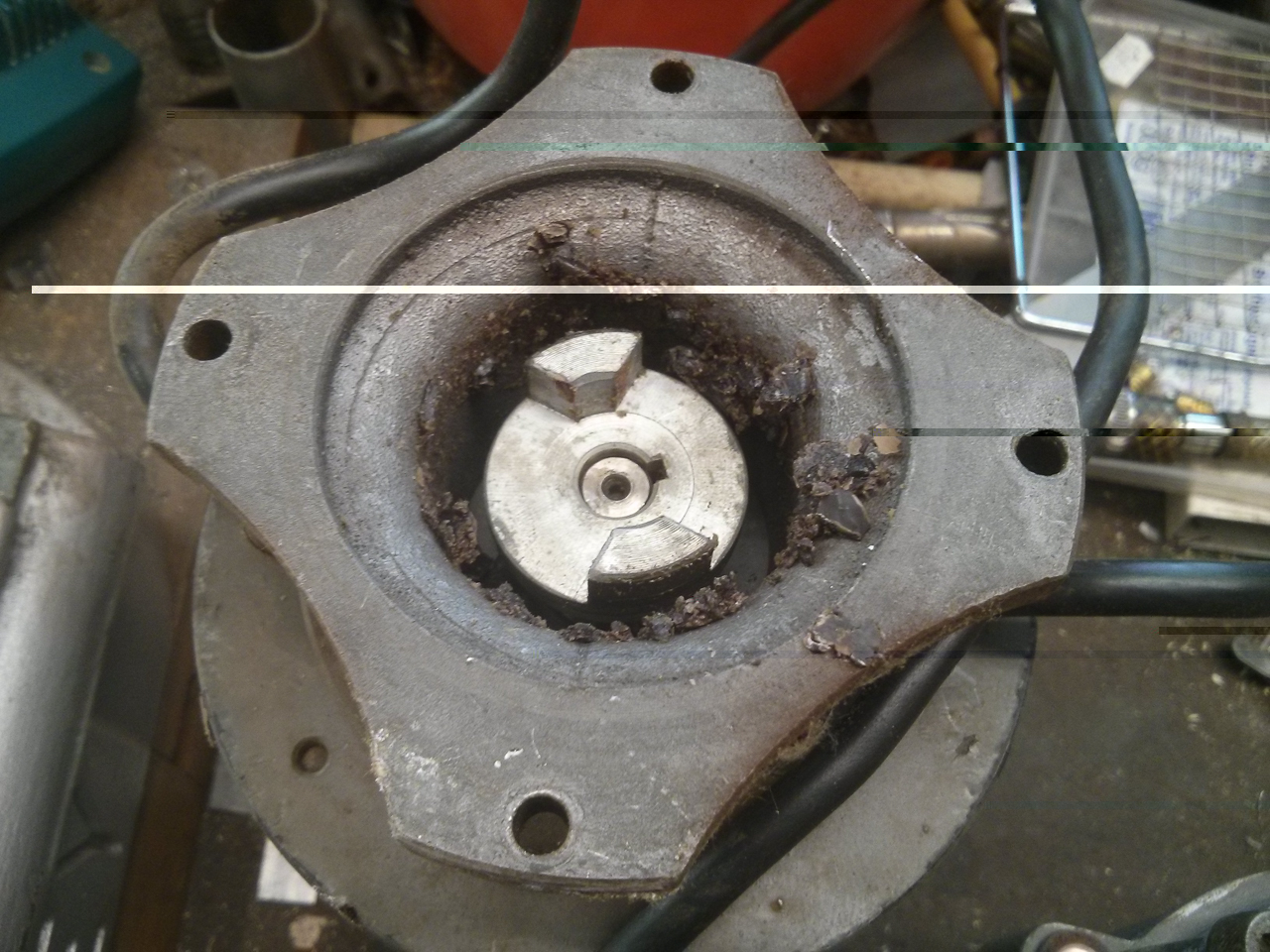

Hier der Motor mit Wellenkupplung und den Resten dessen, was mal die Kupplungsscheibe war.

Und hier die andere Seite, mit neuer Kupplungsscheibe.

[Der Matze]

Irgendwie habe ich es bisher total vergessen zu erzählen, dass die Anlage auf dem Hegelsberg gedrosselt war...
Zwischen dem Flansch des Zerhacker-Gehäuses und der ankommenden Leitung war eine Scheibe mit einem Loch, die den Querschnitt deutlich verengt hat.
Ob die Scheibe seit der Aufstellung eingebaut war oder erst später kam, lässt sich nicht sagen.

[thorsten]

Super Bilder
Hab mich schon immer gefragt wie der Motor der Anlage 2 aussieht im Detail
Mal so aus reiner interesse wie schwer ist der Motor selber eig ca?
