ROLAND-ELECTRONIC Sirenen-Steuergerät FMAS/NF

[FabianN]

Wie muss man sich die Anschaltung am abgesetzten Sirenenstandort vorstellen? Hat jemand Bilder des Auslöserelais?

[hoffendlichS3]

Fabian, lade mal die Dokumente runter die ich hochgeladen habe, da sind Schaltpläne mit drin...

[E57Stif]

Wie muss man sich die Anschaltung am abgesetzten Sirenenstandort vorstellen? Hat jemand Bilder des Auslöserelais?

Antwort auf meine PN wär nice. Danke fürs Eis.

[FabianN]

Wie muss man sich die Anschaltung am abgesetzten Sirenenstandort vorstellen? Hat jemand Bilder des Auslöserelais?

Antwort auf meine PN wär nice. Danke fürs Eis.

Danke fürs Video, alle Fragen geklärt.

[E57Stif]

Habe bei meiner FMAS/N immernoch das Problem, dass die Leitungsüberwachung nicht angesprochen wird.

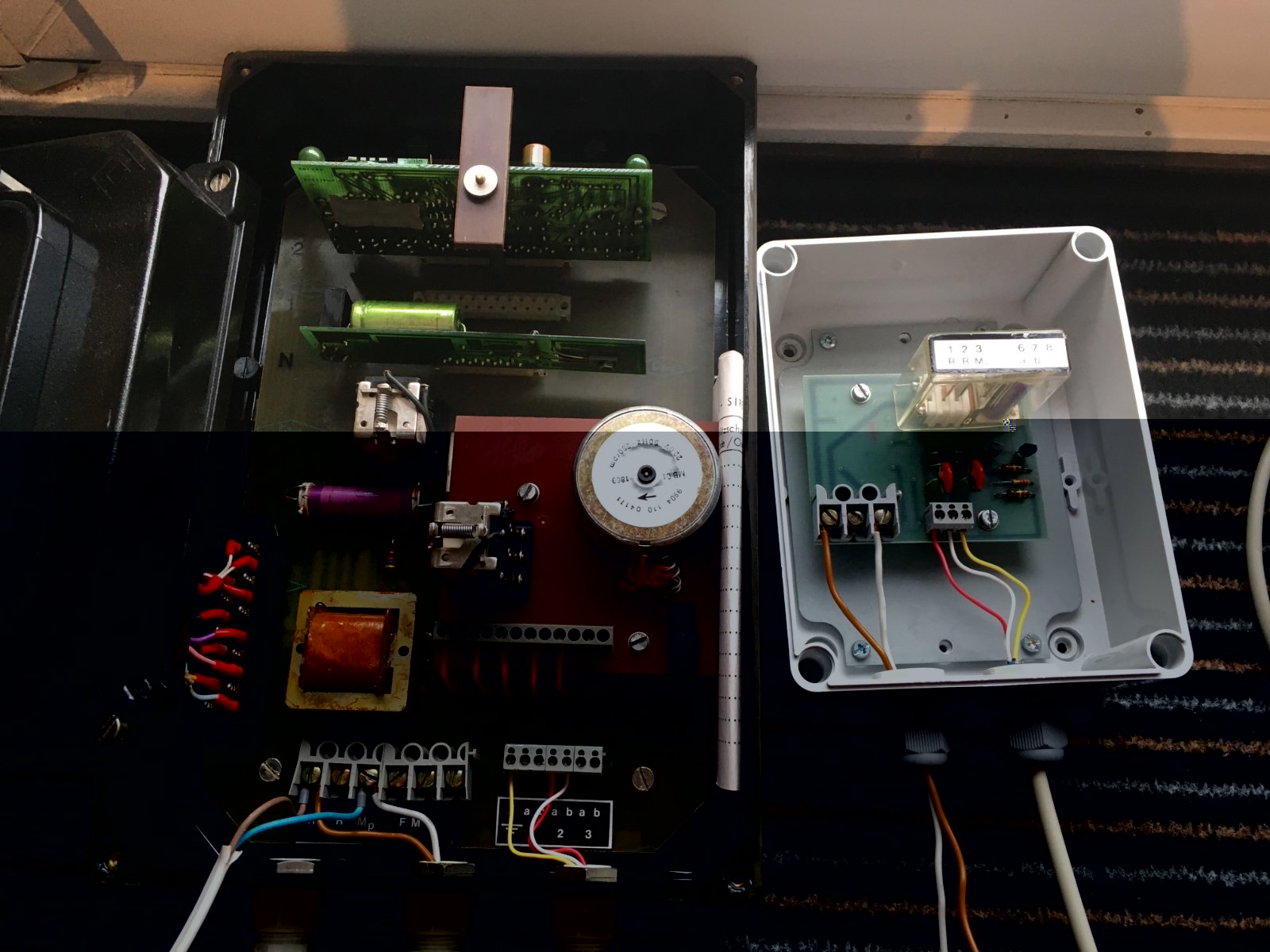

Testaufbau im Bild.
Die Schaltpläne in den PDFs, die leider sehr in der Pixeldichte herunterreduziert wurden, geben nichts Brauchbares für mich her.
FM mit Frequenzgeber und Relais funktionieren einwandfrei.

[FabianN]

Habe bei meiner FMAS/N immernoch das Problem, dass die Leitungsüberwachung nicht angesprochen wird.
Testaufbau im Bild.
Die Schaltpläne in den PDFs, die leider sehr in der Pixeldichte herunterreduziert wurden, geben nichts Brauchbares für mich her.
FM mit Frequenzgeber und Relais funktionieren einwandfrei.

Bei dem Steuergerät von mir, waren zwei Postleitungen angeschlossen. Die dritte Möglichkeit (Empfängerkarte nicht verbaut) ist direkt auf dem Steckplatz mit 2,2kOhm abgeschlossen.

[E57Stif]

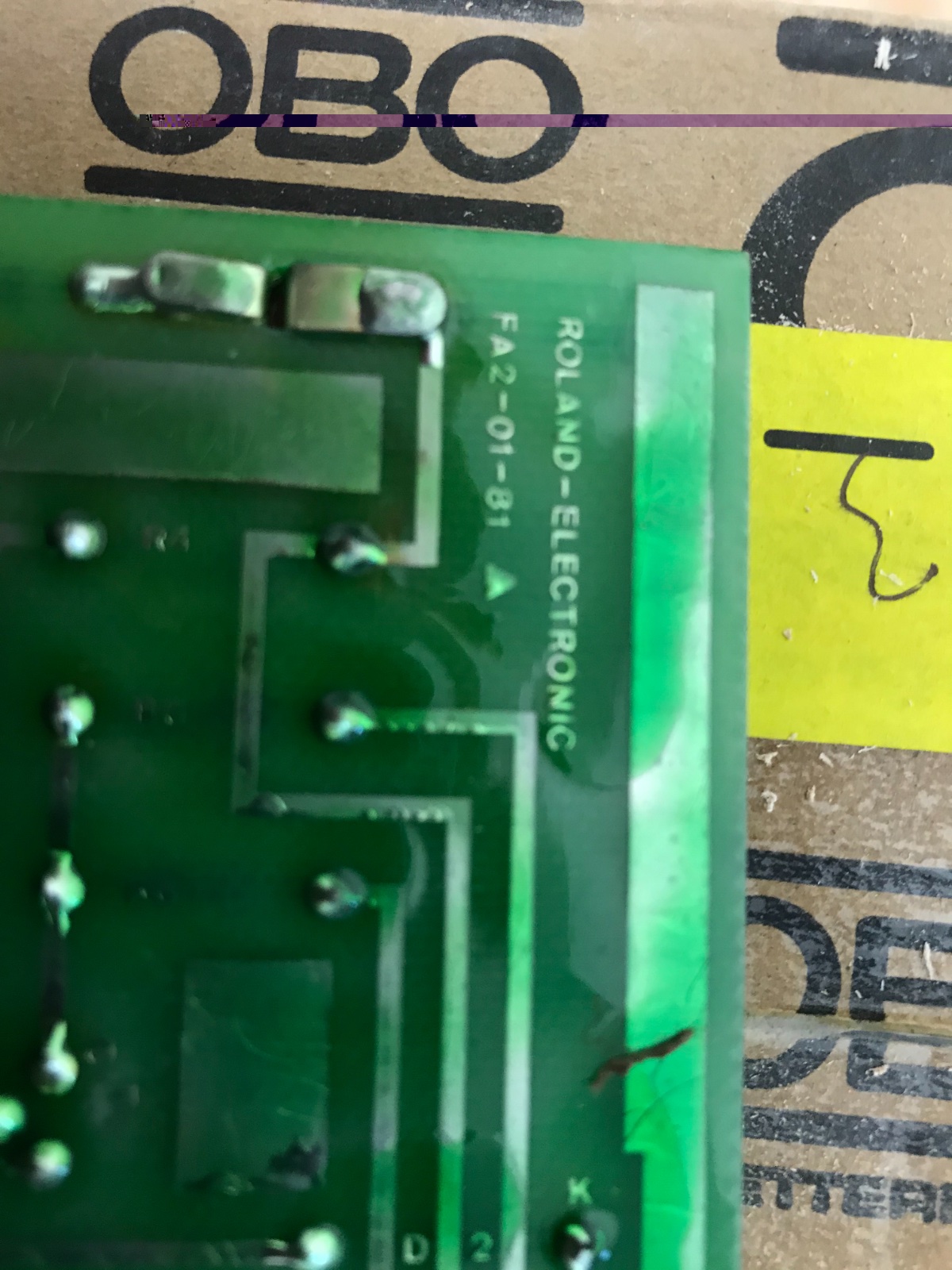

Welcher Typ (fängt mit FA... an) hat die Karte unten im Bild ?

[FabianN]

Welcher Typ (fängt mit FA... an) hat die Karte unten im Bild ?

Der Kollege hier.

[E57Stif]

Die Frage nach dem Typ bezog sich auf die Einsteckkarte im Inneren. Die Karte mit den Glühlämpchen drauf.

[FabianN]

Die Frage nach dem Typ bezog sich auf die Einsteckkarte im Inneren. Die Karte mit den Glühlämpchen drauf.

[E57Stif]

Hast du die Anlage mal in Betrieb gehabt ?
Was macht die Leitungsüberwachung auf Leitiung 3, wenn der Widerstand eingesteckt ist ?

[FabianN]

Leider ist bei dem Steuergerät die Netzkarte defekt. Diese muss ich erstmal instand setzen bevor ich eine verlässliche Aussage geben kann. Derzeit sind die ersten beiden Schauzeichen ohne angeschlossenes Auslöserelais weiß. Die dritte Anzeige ohne Steckkarte ist nach der Betätigung der Löschtaste schwarz, bei Betätigung von der Taste Feuer wird diese dann wieder weiß.

[E57Stif]

Hi,
hier Bilder vom Innenleben.

Hast du das Teil mal in Betrieb gehabt ?

[E57Stif]

Also beim FMAS/N ist es so, dass der 22 kOhm Widerstand auf dem freien Platz einfach nur dafür sorgt, dass das entsprechende Schauzeichen auf Schwarz geht. Somit ist klar, dass die Grundplatine und die Schauzeichen funktionieren.

Wichtig wäre jetzt folgendes:

Jemand, der eine FMAS/N oder NF hat könnte mal einen Versuchsaufbau machen, um zu sehen, ob das was ich hier aufgebaut habe, auch so richtig ist und "nur" die Leitungsüberwachung auf der Auswerterplatine nicht funktioniert.

Benötigt wird die entsprechende FMAS-Steuerzentrale und ein FMAS-Relais.
Letzteres könnte ich bei Bedarf als Leihgabe stellen.

[FabianN]

Lösche 22kOhm, setze 2,2kOhm laut technischer Unterlagen von hoffendlichS3.
