Noch ne Kleine

[Fahrradklingel]

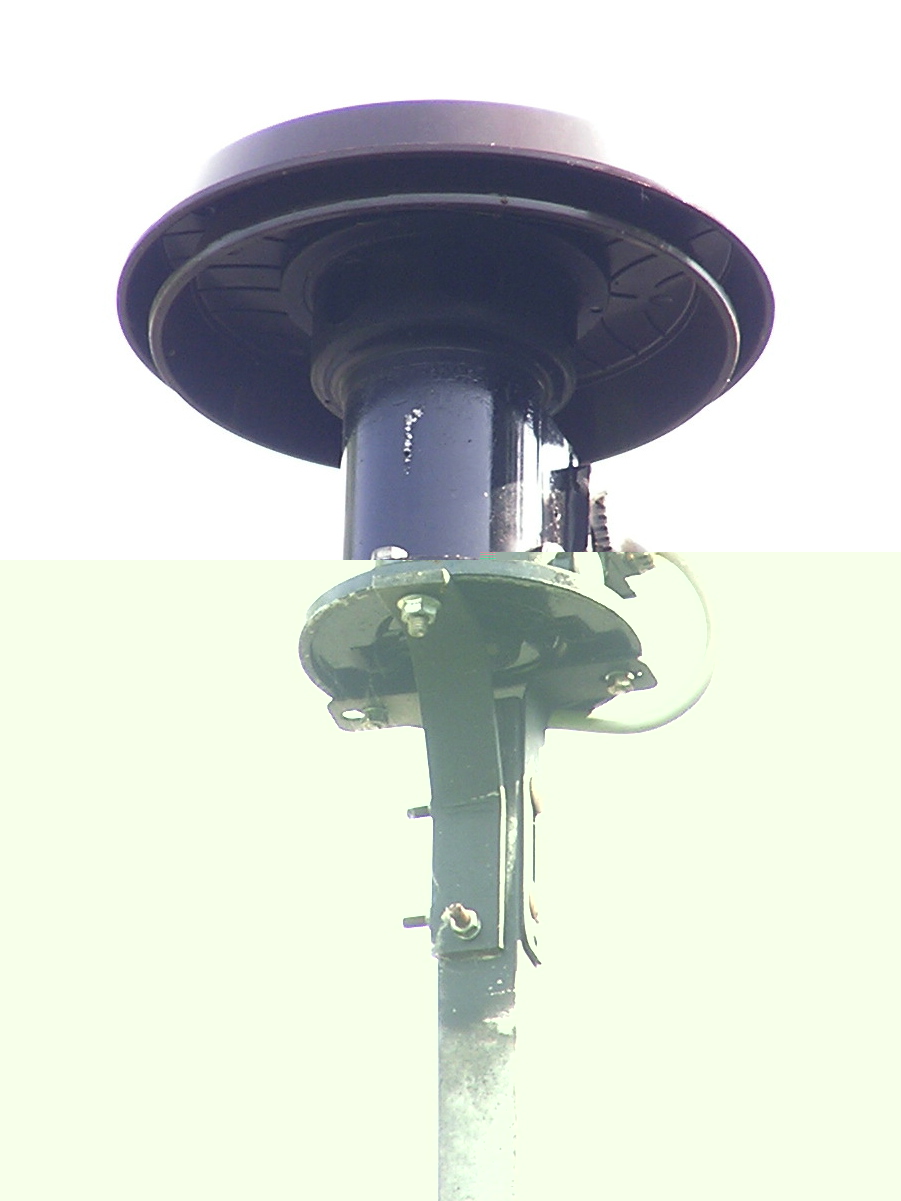

Auf einem Minimast an einer Garage. Bin schon ein paar mal dran vorbeigefahren, erst heute ist sie mir aufgefallen. Eine IMI? Sieht jedenfalls nach sauberer Arbeit aus.

[Rainer]

Könnte auch ne ERSO Indulux sein,das Schutzdach sieht danach aus.

Nur wenn sie runde Öffnungen (Nullen) besitzt ,kann es nur ne IMI sein! Die haben aber alle den dicken Anschlußkasten.

[Fox 1]

Ähm, das Schutzdach sieht aus wie Pflanzenuntersetzter.

[Fahrradklingel]

Und die Ports sind definitiv rund.

[Kompressor]

Der Standort lässt auf eine private Alarmanlage schliessen, oder ?

[Lynx112]

selbst gebauter ständer, oder ?

[NCW]

Das ist in Frankfurt am Main an einer Garagenbatterie an der Denzerstraße.
Es handelt sich dabei um die Garage meines Vaters. Innen werkelt noch eine
EMB. Die Steuerung ist verdrahtungsprogrammiert und das Signal im Alarmfall
ist ein einminütiger Dauerton, der aber durch Deaktivierung der Alarmanlage
(Schlüsseltaster) gestoppt werden kann. Zudem wird mit dem Schlüsseltaster
die gesamte Beleuchtung der Garage gesteuert ;)
Die Metallarbeiten (Mast etc.) wurden auf die schnelle mit dem was gerade
zur Verfügung stand ausgeführt. Daher ist der Mast auch eckig und statt eines
aufgeschweißten Flansches hat mein kleiner Bruder ziemlich fette Stahlbänder
zurechtgedengelt. Nicht ästhetisch, aber stabil. Der Mast wurde direkt an der
Garagenwand mit ziemlich fetten Halterungen (selbst gebogen aus L-Stahl)
montiert. Damit auch keiner auf die Idee kommt die Leitung zu durchschneiden
wurde sie vom Mast aus durch ein angeschweißtes Stahlrohr geführt.

Und ja, es handelt sich um eine IMI, die einst in meiner "Mini HLS" diente.
Aber diese bekommt zur Zeit, Drehbank sei Dank, ein komplett-Update.

Gruß,
Niklas

[Hendi]

Schau an, die Welt ist klein. Forenkind entdeckt Forenkinds Werk :-)

Welches Sounddesign führte denn zu diesem Doppeldach ?
einfach so frei Schnauze "Es soll nicht reinregnen, genug Ansaugluft bringen und akustischen Kurzschluß vermeiden", oder tiefergehend ?

Gruß, Hendi

[NCW]

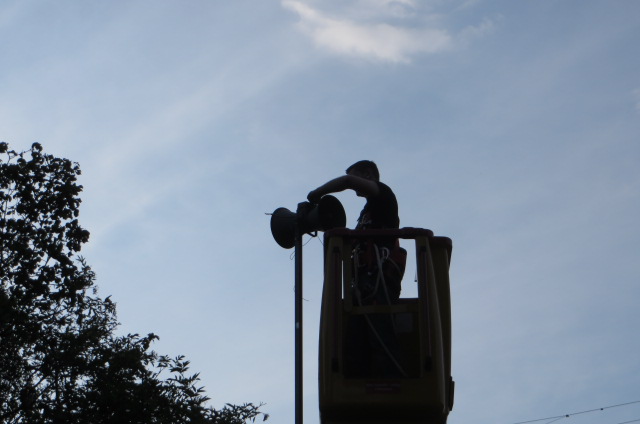

So. Die Garagen-IMI musste weichen, da sich der Läufer des Motors festgesetzt hatte.

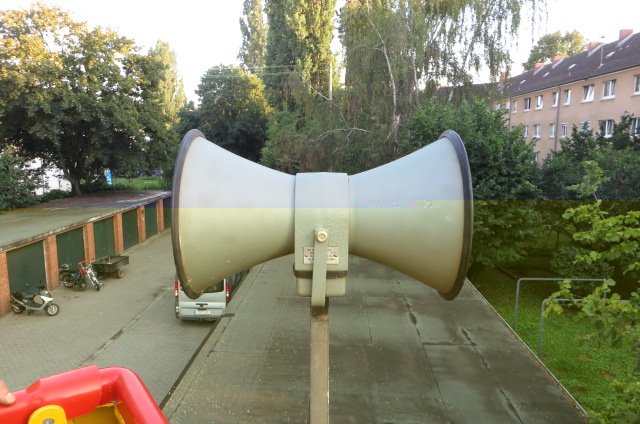

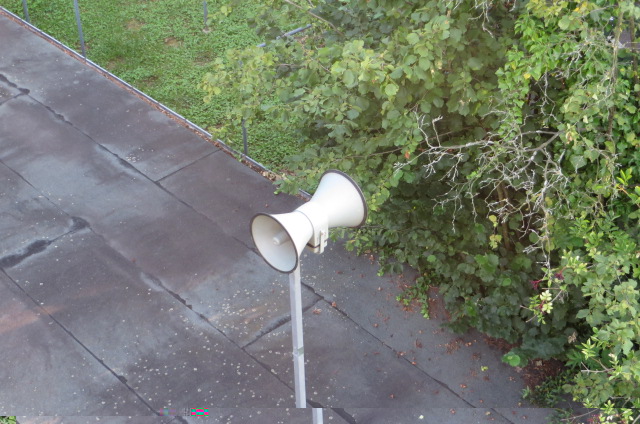

Als Ersatz dient von nun an eine elektronische Sirene der Marke Eigenbau, welche als
"Schallwandler" einen alten RFT-Druckkammerlautsprecher besitzt.

[P71]

Hat man sie denn nicht ab und zu mal kurz anlaufen lassen? Zum Beispiel zum Sirenentest, falls deine Stadt welche hat.
Eine Sekunde mal Saft draufgeben, damit es nicht laut wird.

[NCW]

Das wurde stets vollzogen, wenn auch nicht beim amtlichen Probealarm.
Und genau dabei hat mein Vater dann festgestellt, dass Sie nicht anläuft.
Beim Zerlegen der IMI stellte sich übrigens heraus, dass die Bürstenführungen
aufgeblüht waren und die Kohlen zerdrückt wurden! Und das trotz sorgfältigster
Abdichtung. Das gab dann einen hohen Übergangswiderstand am Kommutator
und da mein Vater beim letzten Test vergessen hatte den Alarm abzubrechen,
wirkte die Energie dort eine ganze Minute lang und endete in einem motorinternem
Feuerchen.

Nunja, es war eh an der Zeit, die ganze Alarmanlage zu überarbeiten, immerhin
bestand die Zentrale aus einer 230V Relaisschaltung, die ich als 15 oder 16
Jähriger gebaut hatte. Von daher wurde alles, außer dem Schlüsseltaster und
der Signallampe demontiert und es kam eine Eigenbau-Alarmzentrale mit Akku
im Bereitschaftsparallelbetrieb rein. Das ganze basiert auf TTL und findet Platz
in einem alten Fernwirkempfänger-Gehäuse. Innen gibt's noch 'nen fiesen kleinen
Piezo-Piepser, der einem das Trommelfell zerschreit und außen die halt hier
zu sehende Sirene aus zwei astabilen Kippstufen und RFT Lautsprecher.

[leon ilgner]

Wie wurde der mast fest gemacht ich würde gerne das auch für meine Garage bauen aber wie mache ich den mast an der Garage fest
