Sirenensteuerung mit Siemens Logo

[MSL-6]

Tach zusammen

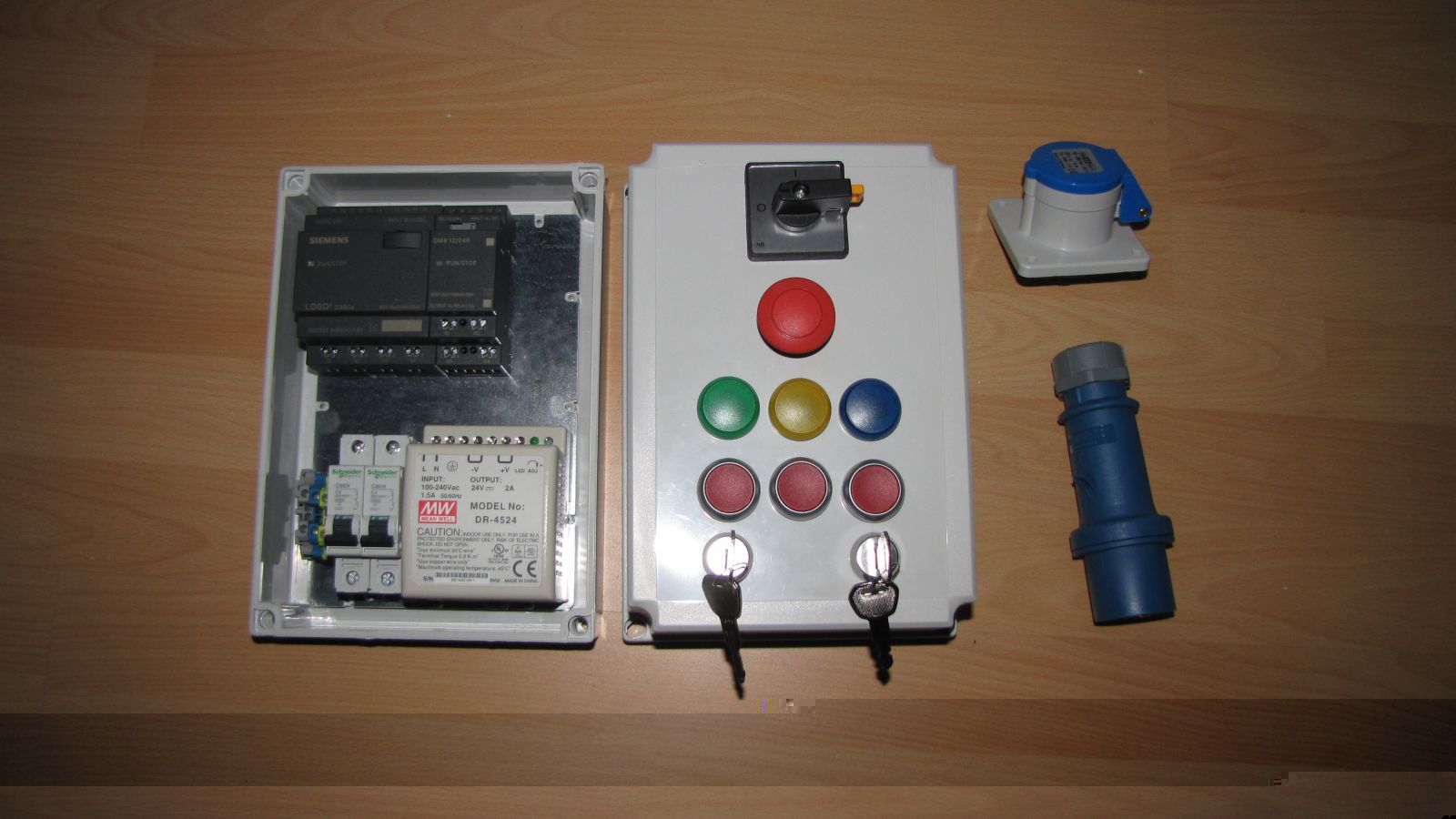

Möchte Euch meine Sirenensteuerung Vorstellen. Sie ist aber noch im Bau.
Fast alle Teile sind da, nur der Schütz fehlt noch.

Alles ausser der Leistungsteil ist 24V DC


Siemens LOGO mit Erweiterungsmodul
2A LS
Netzteil 24VDC
paar Klemmen
CEE 16 Stecker und Buchse
einige Bedienelemente
Und das wichtigste das Gehäuse ist keine Holzkiste :-)

Gruss Fabian

[Ralph]

JAAAA, DAS sieht doch nach etwas aus :-)
Pro:
+ Vernünftiger schutzisolierter(!) Kasten
+ Reihenklemmen (und sicher auch flexibele Adern mit entsprechender Farbe??!)
+ CEE Stecker und Steckdose (nicht beliebig Wendbar)

Contra:
- noch nicht fertig... ;-)

Viel Erfolg und Spaß weiterhin!

[Fox 1]

Sogar 2 Schlüsseln dabei.

[KL7000F]

Sieht gut aus! Und die drei Knöpfe sind für die Programme Feuer, Warnung und Entwarnung? ;)

[MSL-6]

JAAAA, DAS sieht doch nach etwas aus :-)
Pro:
+ Vernünftiger schutzisolierter(!) Kasten
+ Reihenklemmen (und sicher auch flexibele Adern mit entsprechender Farbe??!)
+ CEE Stecker und Steckdose (nicht beliebig Wendbar)

Contra:
- noch nicht fertig... ;-)

Viel Erfolg und Spaß weiterhin!

Natürlich Flexible Litzen Leistungsteil 2.5mm2 L1 braun N blau, 24V DC 0.50mm2 plus Violett/Weiss minus rosa
Zuleitung und Abgang CEE Buchse 1.5mm2

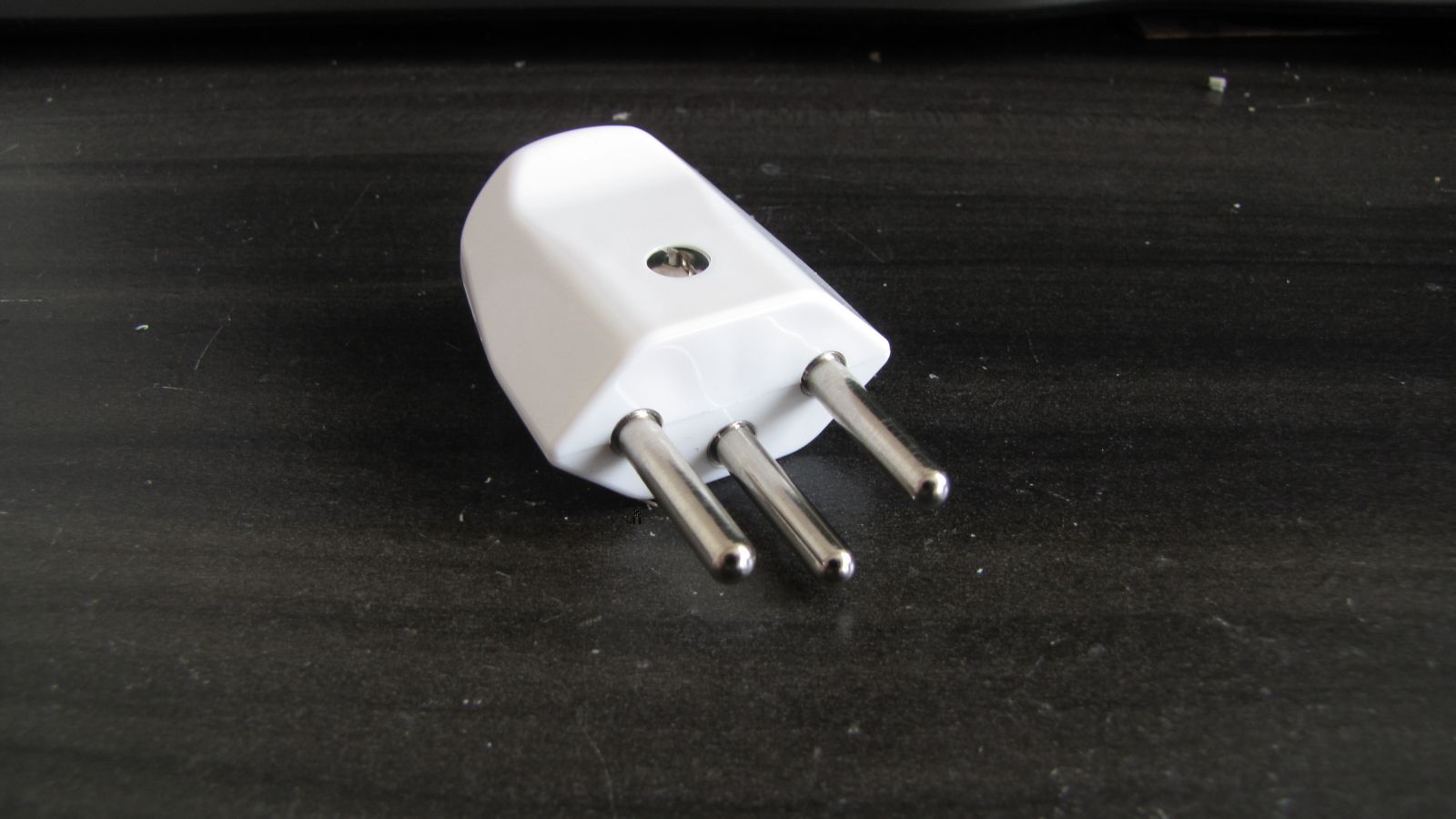

Die CEE Dose und Stecker ist nur für die Sirene. Der Netzstecker ist ein Normaler Schweizer Stecker (nicht wendbar)

Sieht gut aus! Und die drei Knöpfe sind für die Programme Feuer, Warnung und Entwarnung? ;)

Nein leider nicht nur für Probe und Allgemeiner Alarm der dritte ist der Auslöse Knopf





Schema und die genauere Beschreibung wie zum Auslösen reiche ich noch nach.

[Ralph]

Ich schlage für den 24 Volt-teil folgende Farben vor:
Plus: weiß
Minus: lila
oder umgekehrt...aber auf jeden Fall sollten die Farblich KOMPLETT vom Leistungsteil unterschieden sein!

[MSL-6]

Ich schlage für den 24 Volt-teil folgende Farben vor:
Plus: weiß
Minus: lila
oder umgekehrt...aber auf jeden Fall sollten die Farblich KOMPLETT vom Leistungsteil unterschieden sein!

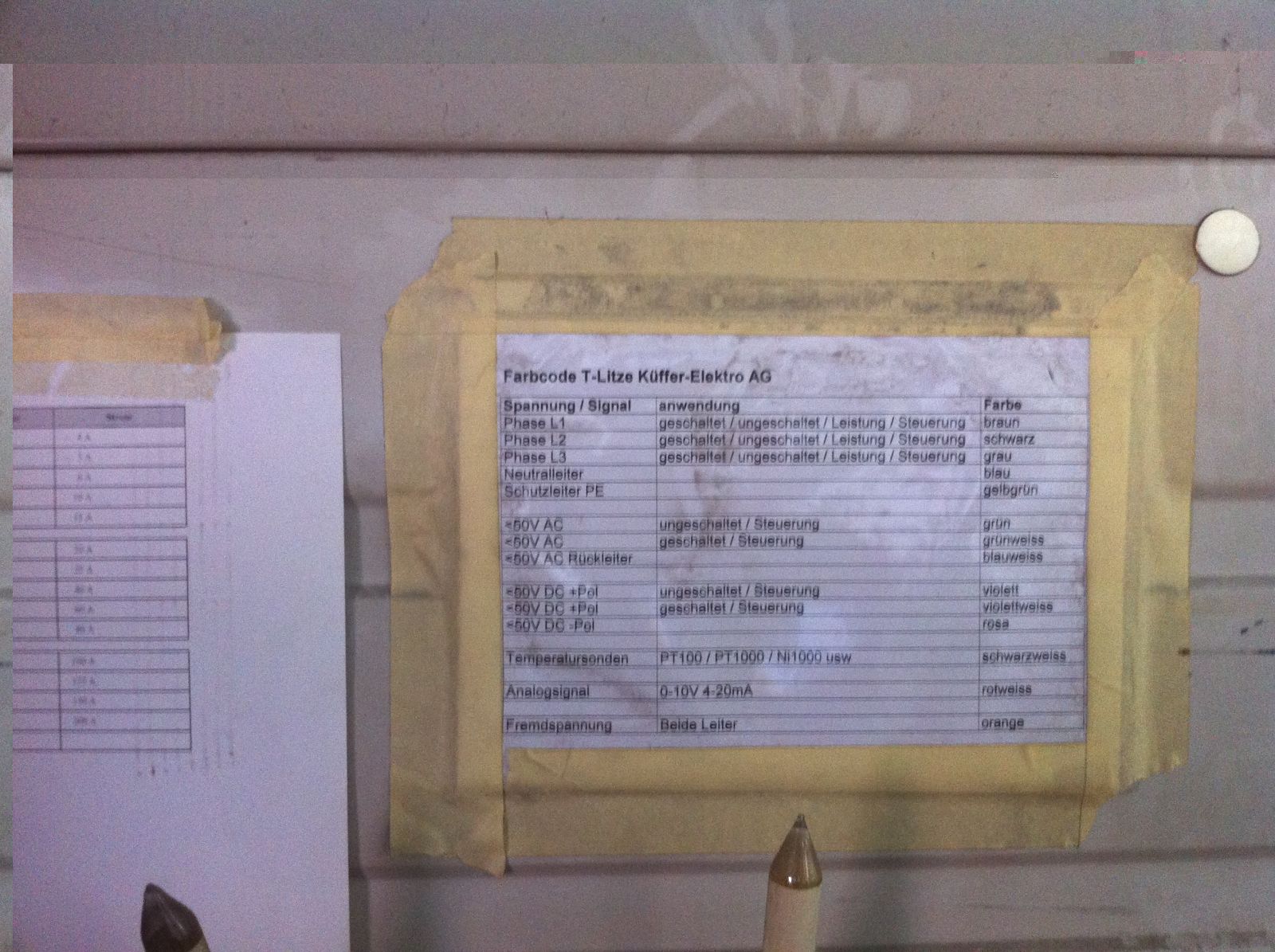

OK hab ich geändert. Verdrahte jetzt so wie wir auch in der Firma. Heisst also Violett für 24V ungeschaltet, violett/weiss für geschaltet und für den minus Pol rosa.

[Die Sirenenwerkstatt]

Ai was sehen meine Augen denn da? :D eine Motorwicklung.... Von ner Sirene? :P

[MSL-6]

Ne ist leider nicht von einer Sirene. 1.5kW ist ein bisschen wenig


Nachtrag:

Habe gerade gemerkt das ich nicht 2.5mm2 nehmen kann, zu grosser Querschnitt für den Schütz und Netzteil 1.5mm2 reichen ja auch bis 10A. Morgen anderes Litzen besorgen.

[Ralph]

Ne ist leider nicht von einer Sirene. 1.5kW ist ein bisschen wenig


Nachtrag:

Habe gerade gemerkt das ich nicht 2.5mm2 nehmen kann, zu grosser Querschnitt für den Schütz und Netzteil 1.5mm2 reichen ja auch bis 10A. Morgen anderes Litzen besorgen.

Innerhalb einer Verteilung oder eines Schaltschrankes, darf man bei "losen" Einzellitzen einen Querschnitt niedriger nehmen!

[MSL-6]

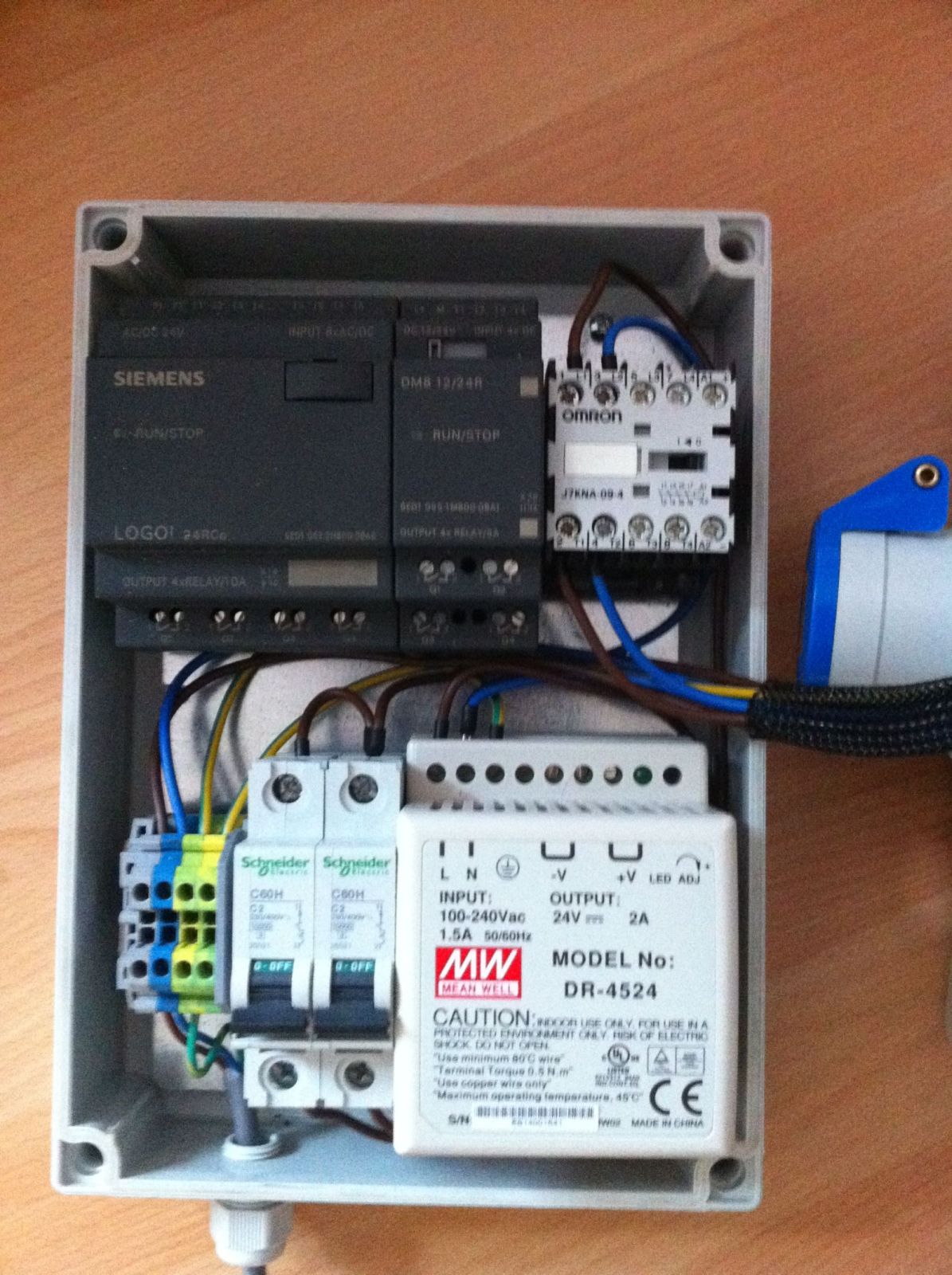

So der Hauptstomteil ist nun verdrahtet. Alles schön mit Aderendhülsen und den richtigen Farben. Morgen gehts an den Steuerstromkreis.

[Die Sirenenwerkstatt]

Sieht Top aus! ;)
Grüße

[MSL-6]

So heute hab ich den Steuerstromteil die Taster und Schalter verdrahtet. Für die Lämpchen hat die Litze nicht gereicht muss ich noch neue holen. Bevor ihr mich wegen der schwarzen Litze die zum Schütz geht aufhängt, die ist nur zum testen. Die LOGO Schaltung funktioniert, hab ich testen können. Die Blaue Leuchte zeig den zustand des Schütz an.

[Ralph]

Gute Arbeit!
Folgt noch ein Video, wenn alles fertig ist??

[MSL-6]

Natürlich kommt da noch ein Video. Muss noch schauen ob mit oder ohne Sirene.
