müssen da nicht 2 kabel dran irgendwie? das tonkabel hat doch2 oder?
und wie sieht es mit der stromzufur aus? reicht L1 und N ?
oder muss noch was gebrückt werden?
ausserdem...... klickt das relais nicht beim abspieln der programme?
- na ja die NF-Leitung und der Schirm, wobei es auch ohne den Schrim anzuschließen klappte. Der Schirm, oder besser die Abschirmung liegt auf Masse natürlich. Wenn Du NF-Kabel benutzt sieht es so aus.
- wenn Du nix anschließen willst reicht es je nachdem welchen FWE du hast aus
- .....denn das interne Relais klackt im Rhythmus des Sirenentaktes
ach funker ist ja sehr nett dass du mir hilfst aber ich hab echt null ahnung
z.b. nf-kabel? oder schirm usw.
was gibt denn das erst wenn ich den testsender hab :-/
da kenn ich mich noch weniger aus
am schnellsten würde ich es versthen wenn mich mal jemand kurz anruft, dann kann ich auch besser erläutern was ich nicht verstehe.
nabend!
ich hab das mal ausprobiert mit dem nf-kabel! da bin ich zu dem überraschenden positiven ergebnis gekommen, dass ich schon fast seit einem halben jahr einen ms200-mps4/c besitze ohne zu wissen, das dieser ebenfalls alle 6 doppeltöne erkennt und dementsprechend auch das relais knacken lässt im takt der sirenen-signale. funzt bestens mit dem bos-tool von mithotyn, da dort ja alle 6 varianten der alarme ausgelöst werden können!
ich kann da nur die selben gemachten erfahrungen von funker bestätigen!
hab diesen 5poligen stecker auf der platine einfach abgezogen und das nf-signal kommend von line-out des pc´s an den 2.pol auf der platine befindlichen gegenstücks angeschlossen, die masse hab ich unter eine befestigungsschraube der platine angeschraubt! dann das zwei-polige kabel an einen klinkenstecker 3.5 mm angelötet und den stecker in line-out des pc´s angeschlossen. und den test mit den doppeltöne gemacht. alles bestens. echt sau-stark!
Hallo Leute
Auch mein FWE funzt
ich kann mit dem programm von mithotyn alle sechs Sirenensignale auslösen.
Aber nur weil mir der funker geholfen hat . und gelernt hab ich auch was
vielen dank an funker und mithotyn!
Zuletzt geändert von gerryathome am Dienstag 3. Januar 2006, 00:20, insgesamt 1-mal geändert.
guten morgen!
jetzt weiss ich auch warum vorher nie die anderen alarmsignale (abc-alarm, entwarnung, katastrophenalarm) funktioniert haben. weil die kombination der doppeltöne total verkehrt war bei der von mir benutzten software! und der empfangsteil des ms200-mps4/c hat diese falschen doppeltöne nicht erkannt und nicht korrekt auswerten können!
wassen sch.......
naja, jetzt funktioniert alles tadellos. vielen dank nochmals an gewisse leutz. ihr seid die beschten!
Ihr könnt ans andere Ende des NF-Kabels einen DIN-Stecker montieren.
Er muß 5-polig sein und passen zur Anordnung der Buchsen im Gegenstück auf der Platine sein.
Auf Pin 2 liegt das NF-Signal.
Masse könnt Ihr auf das Steckergehäuse klemmen.
Damit die Empfängerschaltung völlig außen vor ist, könnt Ihr den Flachbandstecker, in dem alle Leitungen der Empfängerbaugruppen einlaufen, ausstecken, da diese nicht benötigt werden.
Ansonsten das Sirenentool starten und mit niedriger Lautstärke beginnend das Signal über die Soundkarte in den Empfänger einspeisen.
Für alle mit älteren FWE:
Das Kabel was an der ZF-Baugruppe auf dem Ausgangspin "NF" gelötet ist, ablöten und das Kabel mit der Soundkarte verbinden.
Das Kabel ist ein NF-Kabel. (Mono reicht - also eine Leitung + Schirm)
An das eine Ende einen 3,5mm Klinkenstecker (Mono).
An das andere Ende einen 5-polige DIN-Stecker. Die Pins müssen halbkreisförmig angeordnet sein.
Im Klinkenstecker den Innenleiter des NF-Kabels auf die Spitze löten (Lötöse im Stecker) und den Schirm an den Schaft (Lötöse).
Im Din Stecker den Innenleiter auf Pin 2, den Schirm an das Steckergehäuse.
Das ganze mit Soundkarte Line out, bzw. Din-Buchse am FWE verbinden.
Den Stecker mit der Flachbandleitung, dessen Leitungen zur Empfangsbaugruppe + ZF-Baugruppe geht, ausstecken. Er liegt hinter dem großen 4700µF-Elko. Da Ihr die Baugruppen nicht braucht.
Das mit dem Tool die Fünftonfolgen hineinschicken.
Ach ja vorher den FWE an 220V legen.
HINWEIS: Der MPS4 kann 3 Alarmierungen speichern. D.h. schickt man drei Alarmierungen hintereinander hinein, speilt er sie auch nacheinander ab.
ich muss diesen Thread kurz aufwärmen.
Ich habe nun auch einen Sonnenburg MS200... vorliegen.
Hat da jemand noch einen Schaltplan ?
Ich müsste nur wissen wo die 230V Eingang angeschlossen werden, und dann die 230V in Richtung Sirene(Schaltschrank) gehen.
Wir haben einen MS 200-DSE-2 ausgebaut. Den will ich nun nicht albern am Ersatzteillager liegen lassen, sondern ihn ein wenig als "Anschaung" nutzen. Auf dem Bild ist das noch verkabelt, allerdings unter dem Kasten ist das Kabel abgezwickt.
(ACHTUNG: ich bin technisch unbegabt, daher nun die Fragestellung.)

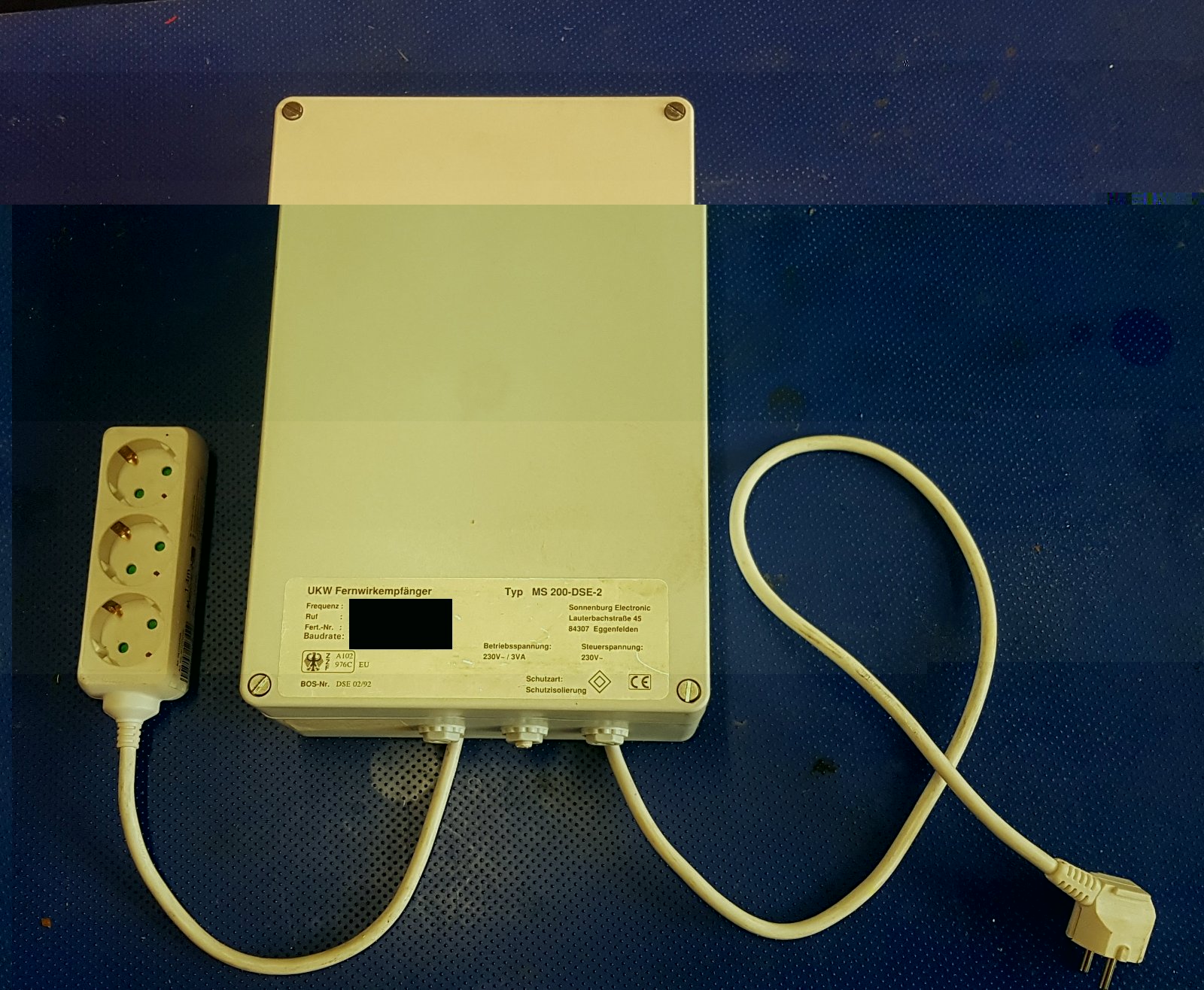

Auf dem einen Bild habe ich mal dargestellt, wie ich mir das vorstelle: Einen 230V Stecker für die Steckdose, und ein 230V Ausgang, hier dargestellt als 3fach-Stecker. Wenn dann ein Alarm eingeht, dann soll eine Glühbirne (o.ä.) Anzeigen, was grade für ein Signal läuft. Ich habe da zwar den Verdrahtungsplan im Deckel gesehen, aber werde (als technisch unbegabt) nicht schlau draus.
(Keine Sorge, es begleitet mich immer ein Elektriker der alles prüft)
Also für "Spielerei" ist der DSE zu schade. Da kann man Besseres mit anfangen.
Ein Leuchtmittel direkt an das Relais im FWE ist sehr gewagt. Absicherung mit 2A an der Zuleitung und Abgang Sirenenschütz vorrausgesetzt.
Für ein Exponat für z.B. Feuerwehrfest etc. würde sich eine Komplette Schaltanlage, für das Verständniss der technischen Hintergründe der Sirene, besser anbieten.
Anbei dennoch den Anschlussbereich eines MPS-4 mit Erklärung.
L1 = Außenleiter (früher R)
N = Neutralleiter (früher Mp)
3 = keine Belegung
4 = hat Was mit Warnamtskontakt zu tun.
5 = Brücke mit L1
Si = Abgang zum Sirenenschütz
WA = Warnamtskontakt
8 = über Brücke auf Platine mit N verbunden
9 = über Brücke auf Platine mit N verbunden
FM = Feuermeldereingang
Nun, wir haben 2 Sirenen ersetzt, daher liegen nun 2 FWE auf Lager für Ersatzteile.
An einen Schaltkasten komme ich derzeit nicht ran (Also nicht ich, sondern die Feuerwehr)
Idee war eben:
FWE auf ein Brett schrauben, Netzstecker dran, Ausgang legen wie auf dem Bild, dort hängt dann eine Lampe (oder RKL) und eine Kleinsirene. Dann die RICs der Hauptalarme drauf, und dann heult und blinkt es in der Feuerwache. Wenn der FWE dann gebraucht wird als Ersatz, dann wird er wieder seiner Bestimmung zugeführt.
Klar kann man das als "Spielerei" ansehen, aber zum Verstauben ist er zu schade. Das war die Idee dahinter.
RICs? Dann ist das ein POCSAG-Empfänger? Natürlich kann man sich einen Hausalarm damit aufbauen, es wäre nur sinnvoll, die Last über ein Koppelrelais zu schalten. Der Spulenstrom von einem 230V-Sirenenschütz erreicht vielleicht 100mA, wenn überhaupt. Ein Elektromotor + Lichtanalge + sonstige Spielereien braucht deutlich mehr. Auf diese Weise wird der Verschleiß des FWE-Relais minimiert und ihr habt noch lange Freude am Gerät.
