E 57 Aufnahmen + Fragen

Beitrag von Nico der E57 Freak »

Moin ins Forum, ich habe mir heute die Sirene plus den Schaltkasten in meiner Schule angeschaut. Ich habe ein paar Fotos gemacht und habe dazu ein paar Fragen:
Dateianhänge

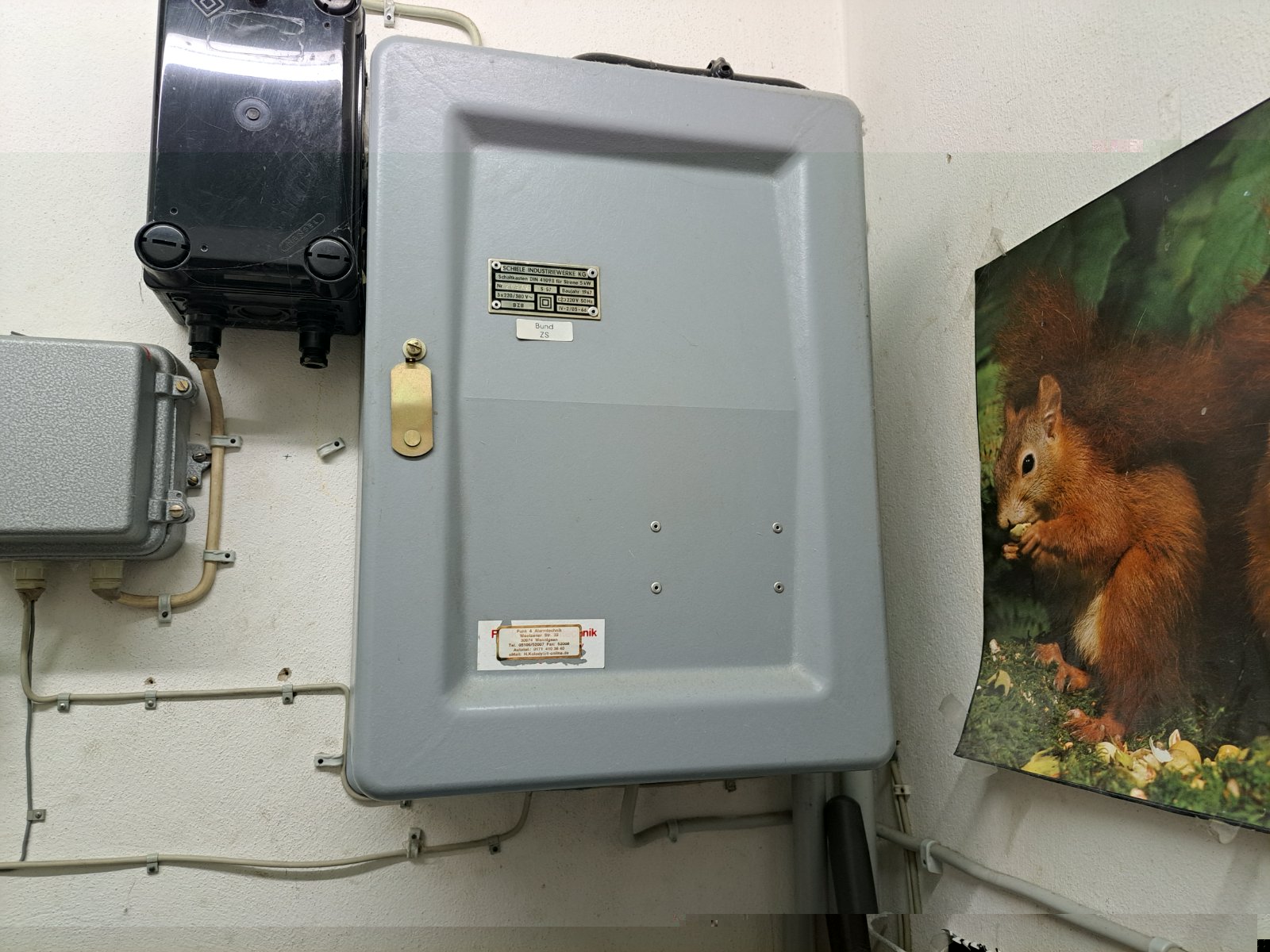

Hier seht ihr den Schaltkasten. Was hängt den links neben dem Schaltkasten? Gehört das dazu?
Hier seht ihr den Schaltkasten. Was hängt den links neben dem Schaltkasten? Gehört das dazu?
Das ist sie. Auf einem Dreibein  Gestell ist sie montiert.
Das ist sie. Auf einem Dreibein Gestell ist sie montiert.
Die E 57 ist auch schon ziemlich alt und verrostet.
Die E 57 ist auch schon ziemlich alt und verrostet.
Hier noch mal die Sirene in Entfernung.
Hier noch mal die Sirene in Entfernung.
Zuletzt geändert von Nico der E57 Freak am Freitag 30. Juni 2023, 23:27, insgesamt 1-mal geändert.
Die Heuler oder auch Heulpilze sind cool!!
Benutzeravatar
hoffendlichS3
Sirenenexperte
Beiträge: 1774
Registriert: Freitag 11. November 2011, 11:23
Wohnort: Hemslingen

Re: E 57 Aufnahmen + Fragen

Beitrag von hoffendlichS3 »

Die Schleife, die auf dem FWE zu erkennen ist, deutet auf meinen LK hin, Kirchdorf Lese ich, das passt.

Kannst du die Nummer bitte schwärzen? Es ist die, die bei "Ruf" steht.
Hier wird Sirene noch komplett Analog ausgelöst, nicht das es ein falscher sich rausliest.
"Die Sirene ist und bleibt das effektivste Mittel um Aufmerksamkeit der Massen zu erregen"
Benutzeravatar
hoffendlichS3
Sirenenexperte
Beiträge: 1774
Registriert: Freitag 11. November 2011, 11:23
Wohnort: Hemslingen

Re: E 57 Aufnahmen + Fragen

Beitrag von hoffendlichS3 »

Zu deinen Fragen:

Ein Interessanter Aufbau.

Wie zu sehen ist geht unten eine Postleitung in den Sirenenschaltkasten selber, das heißt also,
dass das Postrelais im Kasten sitzt.

Das im Blechgehäuse links ist auch ein Relais, entweder eines von einem weit entferntem
Handsteuergerät in Kleinspannungsausführung oder der Anschluss einer FMAS.
Der schwarze Kasten ist relativ groß. Entweder enthält ein ein Taktgerät für den Feueralarm (Was aber unwahrscheinlich
ist beider Leitungsverlegung) oder es ist ein Sperrzeitrelais enthalten, das dafür sorgt, dass das Warnamt auch bei Örtlicher
Auslösung über FMAS/HSG Vorrang hat.

Wenn der schwarze Kasten geöffnet werden und Fotografiert werden könnte, wäre das sicher klärbar.^^
"Die Sirene ist und bleibt das effektivste Mittel um Aufmerksamkeit der Massen zu erregen"
Nico der E57 Freak
Neuling
Beiträge: 27
Registriert: Montag 27. Februar 2023, 12:32
Wohnort: Kirchdorf
Kontaktdaten:

Re: E 57 Aufnahmen + Fragen

Beitrag von Nico der E57 Freak »

Moin, hab das Bild vom FWE jetzt runtergenommen. Wir kommen aus der gleichen Region, jap. So wie sie das anhört müsste ich nochmal dort hin und mir das ganz etwas genauer ansehen. Ich wusste nicht wie die Sirenen hier in der Region ausgelöst werden da ich mich mit Sirenen aus unserer Region leider nicht so gut aus kenne. Und gerade für die Sirenen in unserer Region interessiere ich mich sehr.
