Projekt Mastaufstellung DS977

[ds977john]

Hey Leute,

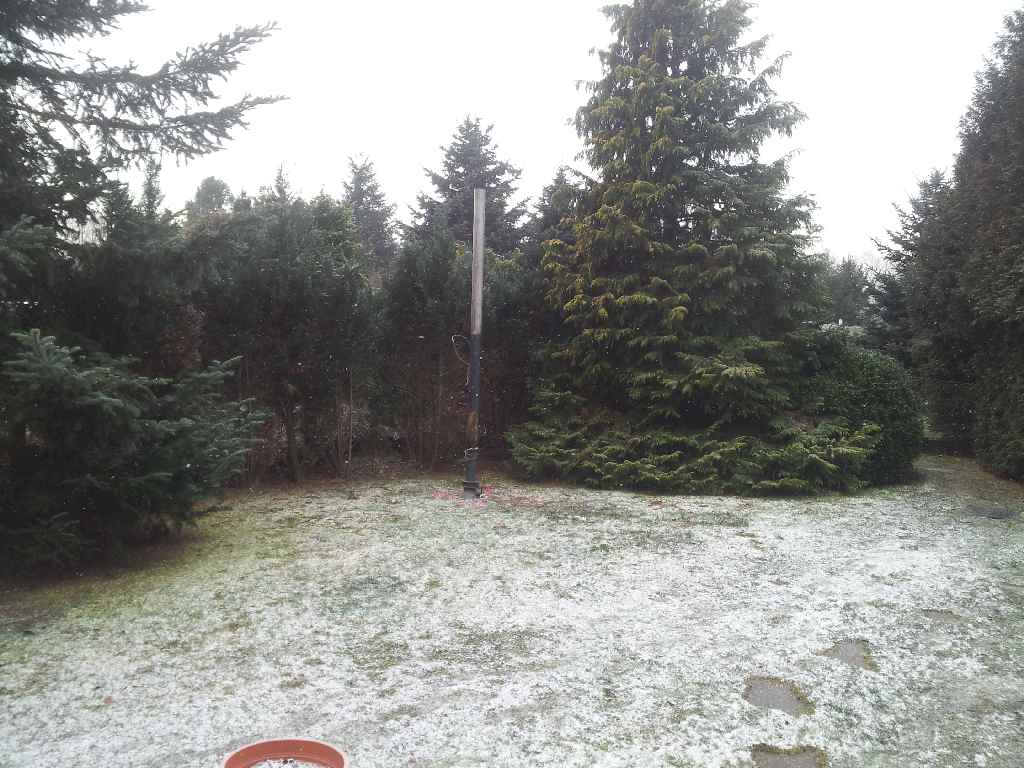

also nachdem ich im letzten Jahr meine DS977 restauriert habe, gehts jetzt an die Aufstellung im Garten.

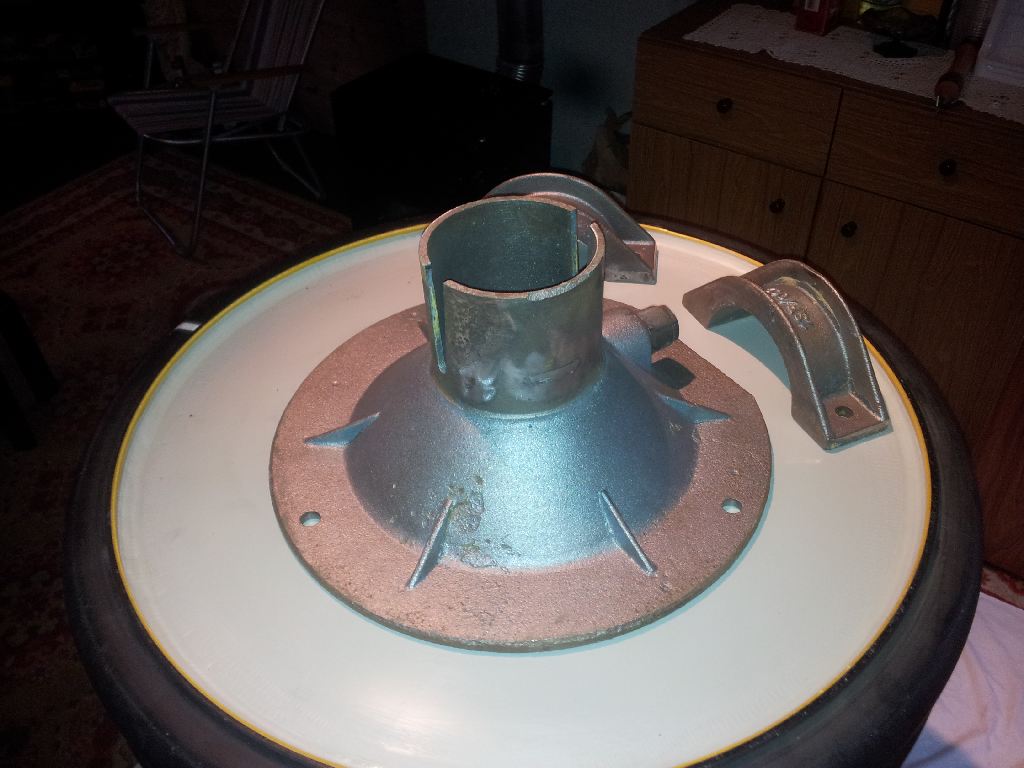

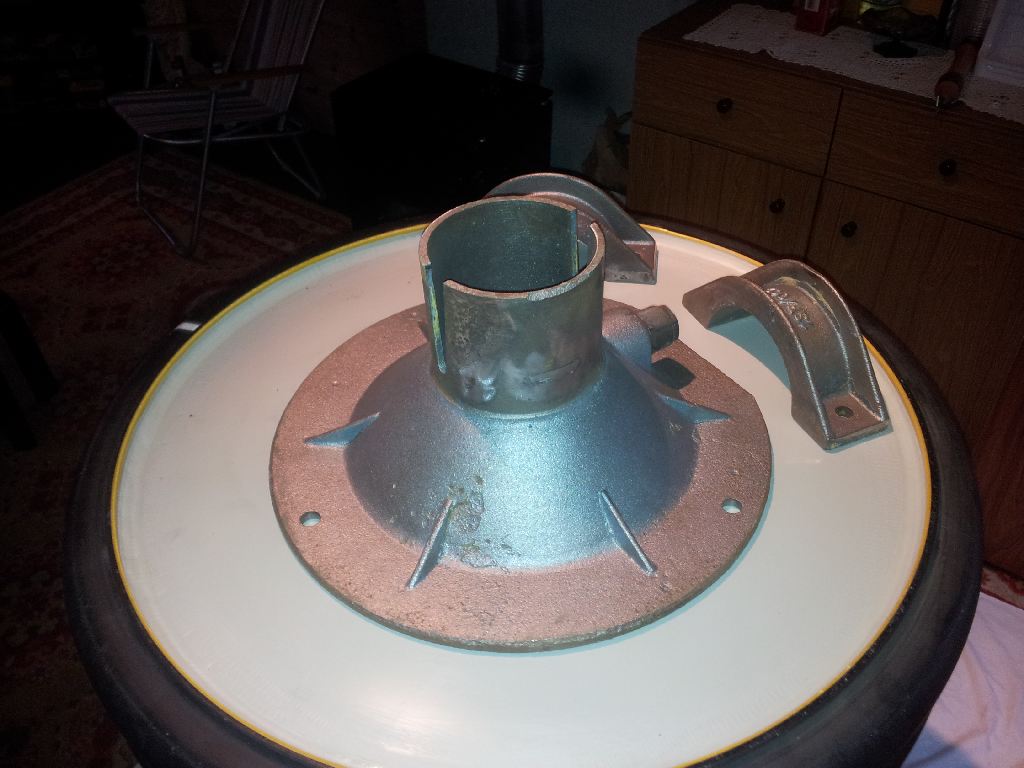

Zu der Sirene hab ich ja damals glücklicherweise noch den Flansch für die Rohrmontage und ca 1,80m Originalrohr dazubekommen. Da ich ein solches Rohr mit den gleichen Maßen nirgendswo mehr auffinden konnte, musste ich kurzerhand und notgedrungen auf ein anderes ausweichen. Mein Kumpel, der Schweißer ist, hat mir da ein schmuckes Teil zusammengebastelt (Foto folgt). Das Rohr hat einen etwas größeren Durchmesser, in das ein Stück vom Originalmast hineingesteckt und verschweißt wurde, damit der Flansch oben auch noch draufpasst.

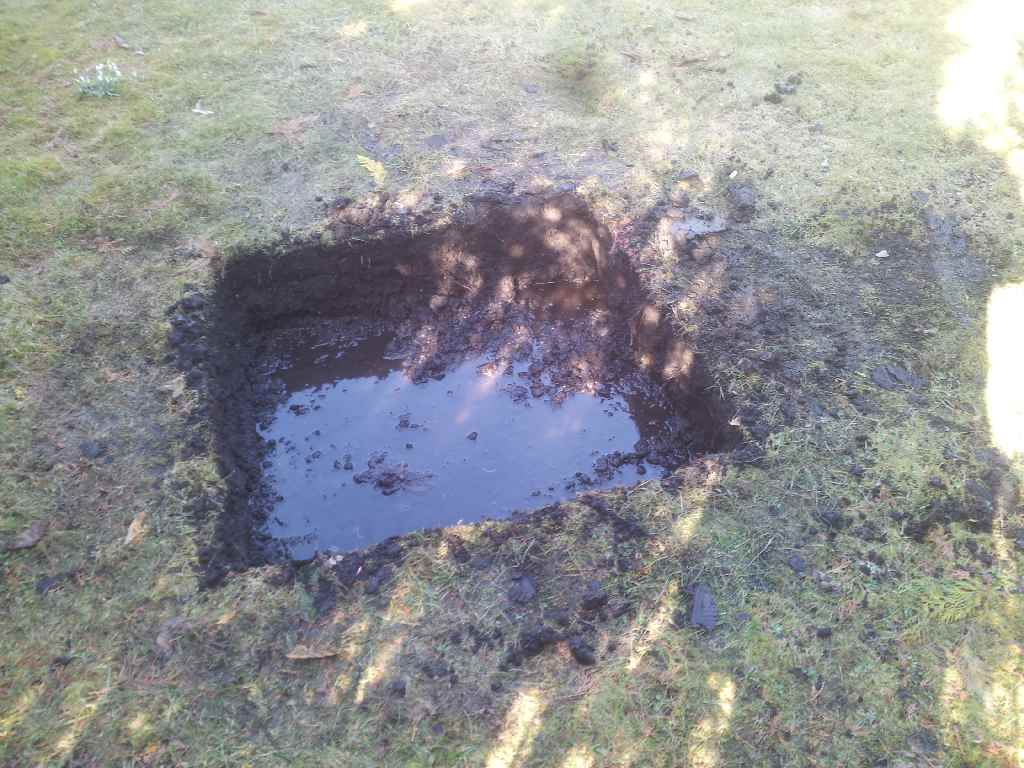

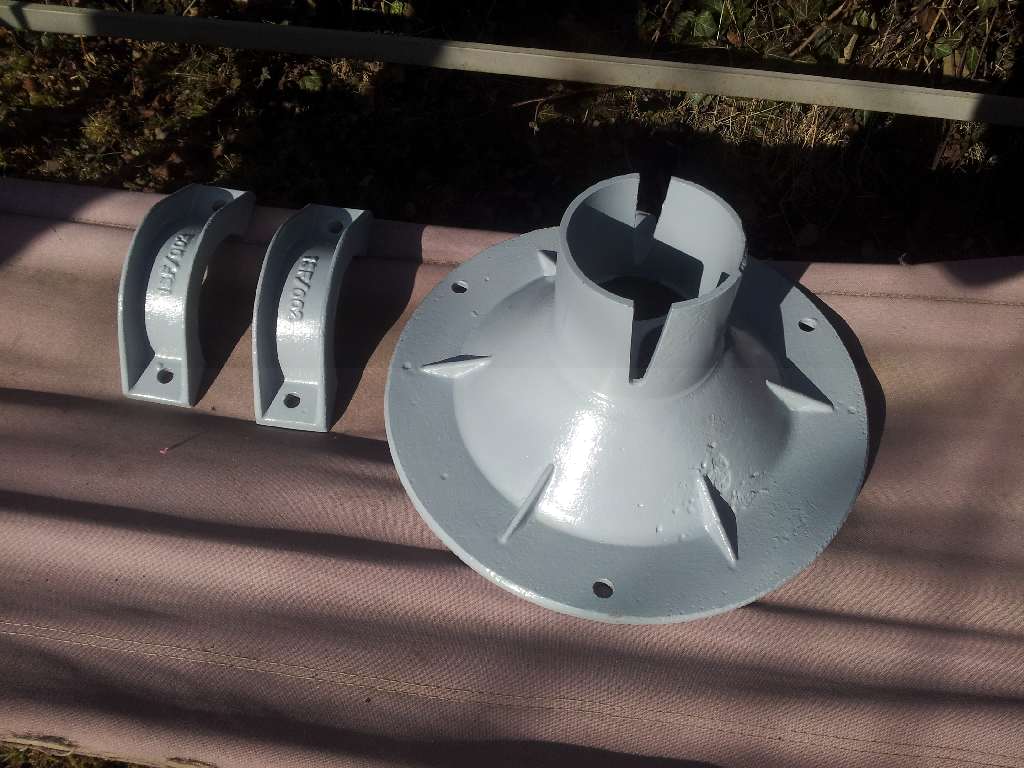

Ja, was ich bis jetzt schon geschafft habe, ist den Flansch vom alten Rohr abzubauen, sandstrahlen zu lassen und zu lackieren. Ebenso wurde der Mast schon gestrahlt und grundiert. Am zukünftigen Platz der Sirene hab ich schonmal begonnen, das Loch für das Fundament auszuheben. Bei ca 30cm Tiefe war aber erstmal Schluss mit lustig, das liebe Grundwasser -.-
Naja, jetzt heißt es warten, warten, warten....auf schöneres Wetter und niedrigere Wasserstände :)
Den Mast werd ich demnächst lackieren und auch Fotos davon hochladen.
Aber hier erstmal ein paar Bilder vom jetzigen Stand...

[Die Sirenenwerkstatt]

Grundwasser schon bei 30cm Tiefe? Das ist aber sehr hoch würde ich sagen oder?

[ds977john]

Naja, sagen wir mal Oberflächenwasser. Da kommt dann irgendwo bei 2m noch eine Lehmschicht und dann kommt das richtige Grundwasser. Aber ist wirklich so, das ist ne ziemlich feuchte Gegend bei uns, auf dem Feld nebenan steht auch immer Wasser. Für die Pflanzen und den Rasen ist das natürlich top, man braucht kaum gießen und trotzdem schießt und sprießt alles :)
Bis zum Sommer geht das natürlich noch ein bisschen runter, so ca bis 80-90cm....Also ein Haus mit Keller kann man da nicht bauen^^

[ds977john]

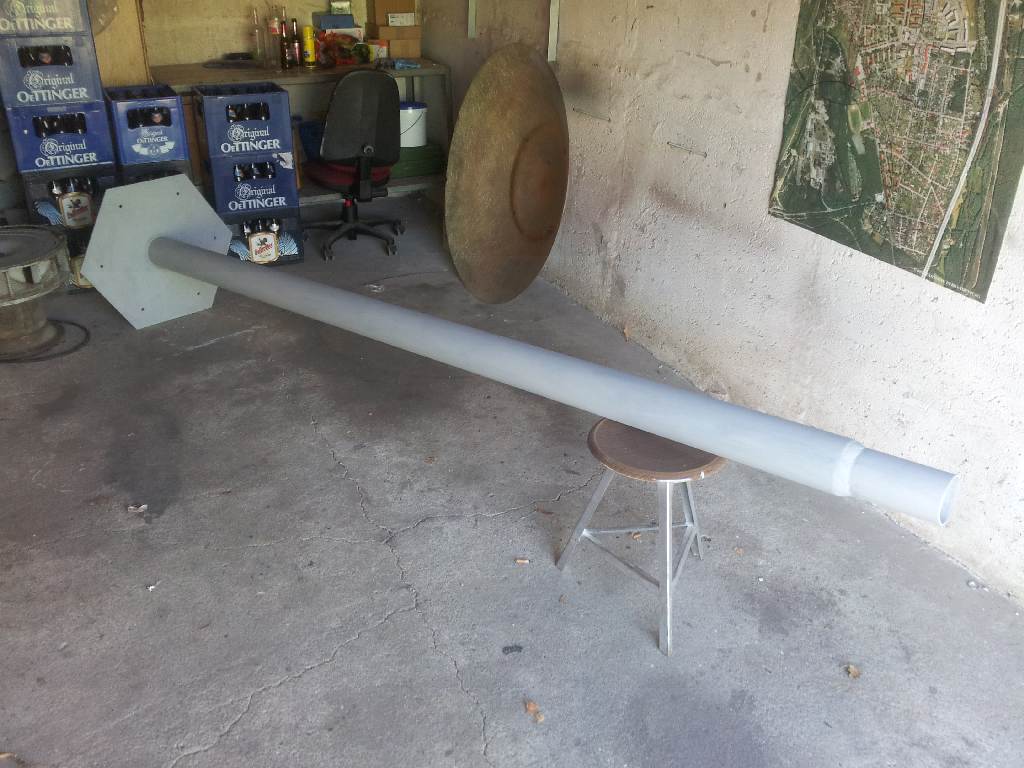

Sooo, und hier noch das Bild vom Mast...

[ds977john]

Ja, das dacht ich mir auch :) Aufgrund der Wasserproblematik wird das ganze aber noch einige Zeit in Anspruch nehmen denk ich, da muss ich erstmal sehen wie ich das mit dem Fundament mache...wollte so ca 1m x 1m x 1m machen, aber ich bezweifle , dass ich das Loch jemals trocken auf eine Tiefe von 1m kriege....na mal sehen :-/

[Fox 1]

Hauptsache Jede Menge Kasten Oettinger stehen bereit.

[Die Sirenenwerkstatt]

Na klar ;-) muss doch jemand die Feuerwehrleute versorgen wenn dies wieder richten müssen *g :-D
Ne Spaß beiseite. Das mit dem Fundament wird mit sicherheit gut gehen nur musst du warten bis es mehr als 1 Woche nimmer geregnet hat und das könnte nochwas dauern.
MfG

[Land 4-4]

Hi, willst Du wirklich einen Kubikmeter Beton da reinfüllen???
Weißt Du wieviel der wiegt??
Spar Dir die Hälfte!
Gruß
Land 4/4

[ds977john]

Ja, die Kästen sind alle schon leer xD und wegen dem Fundament; ein Kumpel hat gesagt ich sollte mindestens ein Kubikmeter Fundament machen...mir scheint das auch ein bisschen viel...aber ich will ja auch nich dass der Mast eines Tages im Garten rumliegt....aber vielleicht reicht auch ein halber Meter Tiefe? Naja, die Sirene wiegt ja 100kg, der Mast ansich wird auch nochmal so fast 100kg wiegen, ich weiß nich, wie viel das Fundament da aushalten muss, wenn mal ein richtiger Sturm kommt? ;)

[Die Sirenenwerkstatt]

Also 1m Tiefe ist schon in ordnung nur 1m x 1m Fläche ist bissl groß. Ich denke Land 4-4 meint, du brauchst nur 1m Tiefe und 50 x 50cm. Ich denke das müsste auch reichen.
Stell dir doch mal vor was du an arbeit haben wirst um einen Kubikmeter beton wieder auszubuddeln irgendwann... Dann brauchst du noch nen kran weil der Block mehr als 1t wiegt usw.

[ds977john]

Naja, das wird nicht reichen, denn die Grundplatte unten am Mast ist schon bisschen was über 70cmx70cm. Also ich will den Mast nicht einbetonieren, sondern erst das Fundament fertig machen, dann den Mast aufstellen und mit Schwerlastankern festschrauben....Ich hatte auch überlegt den ganzen Mast einzubetonieren, aber dann krieg ich ihn wirklich nie wieder weg. Und die Sirene krieg ich ja auch niemals 3 Meter hochgehoben. Dacht ich mir zumindest, deshalb hab ich mich für die Variante entschieden :)

[Die Sirenenwerkstatt]

Hmm hab auch hier mal gesehen, dass jemand von uns mal Praktikant bei Hörmann war. die Haben da eine Hochmastinstallation einfach mit nem trekker grade ins Loch gestellt und dann eingebuddelt und verdichtet...
Ist sowas nicht auch ne Lösung?

[ds977john]

Also sowas hab ich noch nie gehört, wäre aber auch eine Möglichkeit. Das einzige Problem dabei ist, dass ich das Fundament nicht in das Loch befördern könnte. Durch das kleine Gartentor passt grade mal ne Schubkarre :) Also mit Trekker oder anderem schweren Gerät wird das nichts. Eventuell mit einer Seilwinde, oder einem Flaschenzug oder so, aber da fehlt mir auch wieder eine Befestigungsmöglichkeit. Bezüglich des Wasserproblems hab ich eigentlich nur 2 Möglichkeiten: 1. Ich warte und grabe soweit, wie das Wasser noch absinkt (auch wenn es dann nicht 1m tief ist) oder 2. Ich pumpe das Wasser permanent aus, was aber glaub ich nicht die optimalste Lösung ist.

[ds977john]

Das ist auch eine gute Idee :) Danke für die Vorschläge...Ich werd mir das alles mal durch den Kopf gehen lassen und abwägen, was vor allem auch finanziell die günstigste und machbarste Variante ist. Auf jeden Fall wart ich noch bis zum Frühling, wenns wieder wärmer und nicht so ungemütlich draußen ist. Ich werd euch auf jeden Fall hier auf dem Laufenden halten :)

[Land 4-4]

AAAlso, 1m tief würd ich auf jeden Fall gehen wegen dem Hebel des Winddrucks. ich hab gute Erfahrung mit Gartentoren (die ja immer auf eine Seite ziehen) wenn man unten im Fundament- Loch noch ein starkwandiges Rohr (vom Schrott) einschlägt das dem Fundament zusätzliche Stabilität gibt. Schau mal den Link an da hat jemand was berechnet......

http://rudolph.bbzsl.de/Fundament_Berechnung.htm

Ich denke Du kannst Dir vielleicht was ableiten...Sirenen sind ja gemeinhin rund und dadurch etwas aerodynamisch....
Zur Aufstellung:
Spaß an: Die Schweizer fliegen sogar große Strommasten komplett mit dem Heli an jeden gewünschten Punkt!
Mach bitte auf jeden Fall ein Video!!!! Spaß aus
Ein Kubikmeter Beton wiegt übrigens ca. 2400 kg! Wenn Du den mit Deiner Schubkarre transportieren willst/mußt viel Spass und bitte dran denken der wird schneller hart als Du laufen kannst!
Gruß und schönen Sonntag!
Land 4/4
