Motorsirene VS2 - Klemmsteinneubau

Berichte über komplette Restaurationen von Sirenen und Zubehör, bzw. Eigenbauten von Sirenen, Steuerungen und Zubehör
Benutzeravatar
hoffendlichS3
Sirenenexperte
Beiträge: 1794
Registriert: Freitag 11. November 2011, 11:23
Wohnort: Hemslingen

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von hoffendlichS3 »

Mei mei schmeiß die Reste doch in einen Umschlag und schick ihm die zu ;-)
Danach wird er dann was fertigen können.
"Die Sirene ist und bleibt das effektivste Mittel um Aufmerksamkeit der Massen zu erregen"
Benutzeravatar
HaumeiFranzP
Sirenenexperte
Beiträge: 1194
Registriert: Sonntag 19. September 2010, 17:46

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von HaumeiFranzP »

Bombenidee! Aufs Einfachste kommt man immer nicht :-/

@Technikfreak L: Falls Dir die Idee auch gefällt, schick mir ne PN mit Deiner Adresse.
Lord of the 8-port-sirens
Benutzeravatar
HaumeiFranzP
Sirenenexperte
Beiträge: 1194
Registriert: Sonntag 19. September 2010, 17:46

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von HaumeiFranzP »

Hätte ich heute nicht die gepolsterte Versandtasche vergessen, wären die Klemmsteinreste auf dem Weg. Wird aber in dieser Woche noch was!

Nebenbei hab ich wieder etwas gespielt, eine Leistungsmessung an der Sirene (unter "Atemnot") ergab 120W. Passt also im Groben zum Typenschild und meinem errechneten Wert.
Lord of the 8-port-sirens
Benutzeravatar
Technikfreak L
Harter Kern
Beiträge: 197
Registriert: Sonntag 10. November 2013, 19:43

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von Technikfreak L »

Gestern kam der Umschlag mit den Bruchstücken an.
Ich denke, das wird machbar sein, allerdings müsstest du doch nochmal den Motordurchmesser feststellen. Kreise auf Papier und immer weiter rantasten wird nicht besonders genau.
Benutzeravatar
HaumeiFranzP
Sirenenexperte
Beiträge: 1194
Registriert: Sonntag 19. September 2010, 17:46

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von HaumeiFranzP »

Schön, Donnerstag ist er raus. Hat so lange gedauert, weil mir jemand nen Stapel Versandtaschen vor der Nase weggeklaut hat hat und ich mich anderweitig umschauen musste.

Durchmesser bestimmen ging ganz gut mittels 2er Winkel, ziemlich genau 108mm!
Zuletzt geändert von HaumeiFranzP am Sonntag 9. November 2014, 17:26, insgesamt 1-mal geändert.
Lord of the 8-port-sirens
Benutzeravatar
hoffendlichS3
Sirenenexperte
Beiträge: 1794
Registriert: Freitag 11. November 2011, 11:23
Wohnort: Hemslingen

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von hoffendlichS3 »

Dann kannst du ja den Fuß ab machen und den Motor mit einer HT-Muffe direkt auf deinen Eli-Mast stecken :D
"Die Sirene ist und bleibt das effektivste Mittel um Aufmerksamkeit der Massen zu erregen"
Benutzeravatar
Technikfreak L
Harter Kern
Beiträge: 197
Registriert: Sonntag 10. November 2013, 19:43

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von Technikfreak L »

HaumeiFranzP hat geschrieben:Durchmesser bestimmen ging ganz gut mittels 2er Winkel, ziemlich genau 108mm!
Danke. Ich habe heute angefangen.
Zuerst wurde das Originalteil Vermessen und eine Skizze angefertigt.

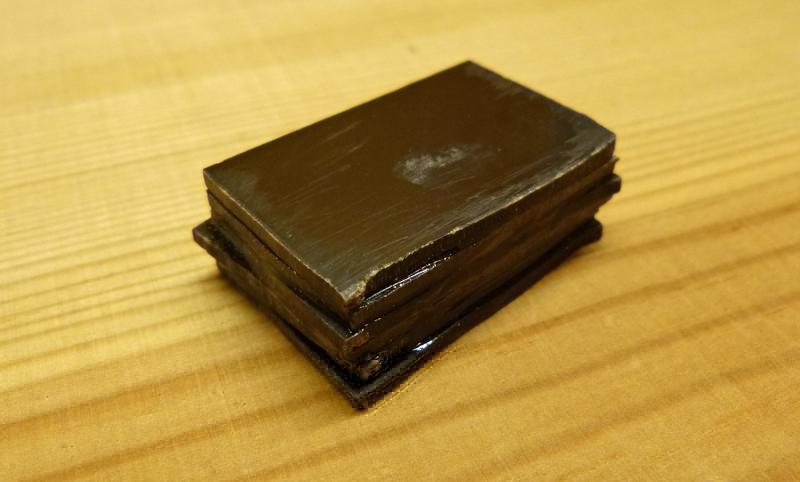

Ich habe nach langem suchen Festgestellt, dass kein Pertinax-Vierkantblock vorhanden ist. Also sechs Plättchen 36mm x 22mm (sehr) grob ausgesägt und mit UHU-endfest zusammengeklebt.

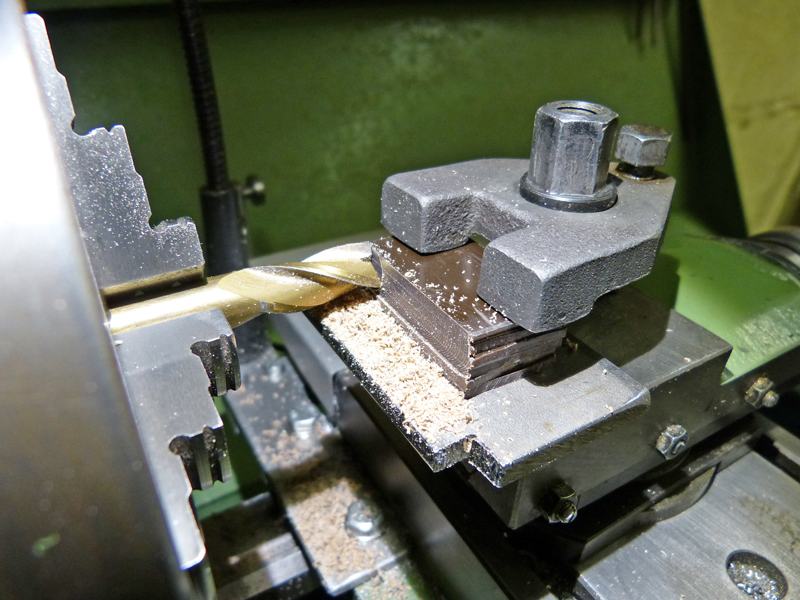

Dann von der Drehbank den Schnellwechselstahlhalter runtergenommen, die originale Spannklaue aufgeschraubt, den Block eingespannt und die erste Seite plangefräst.
Danach umgedreht und die zweite lange Seite abgefräst, um 90° gedreht, mit der Messuhr genau winklig ausgerichtet und die beiden kurzen Seiten plangefräst.

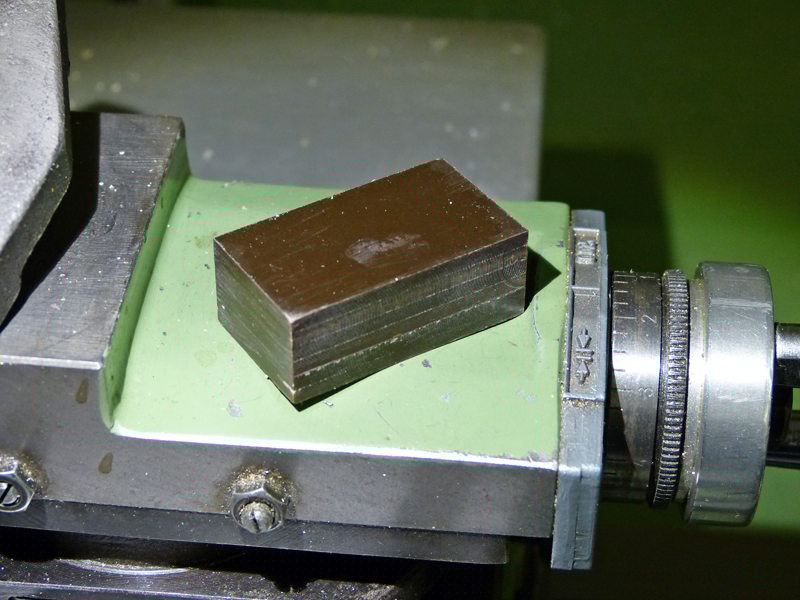

Fertig gefräst:

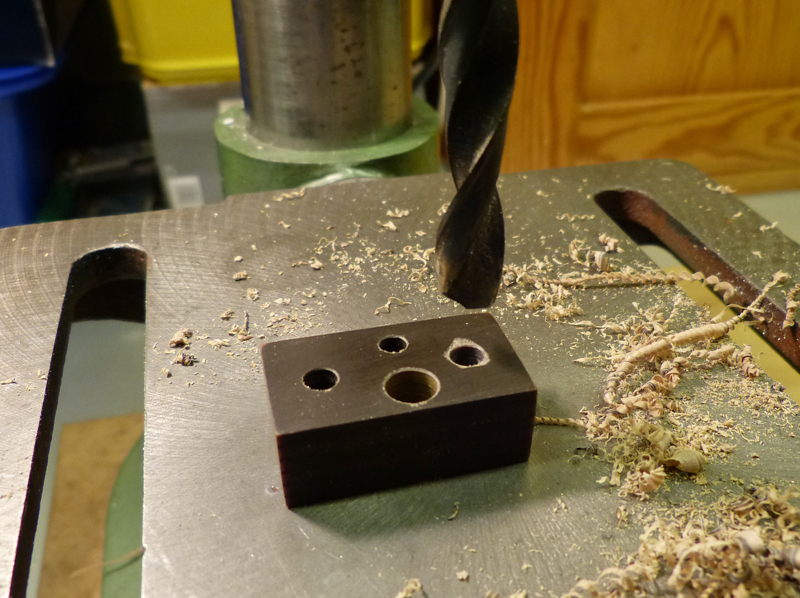

Als nächstes die Bohrungen angerissen, gekörnt und gebohrt.

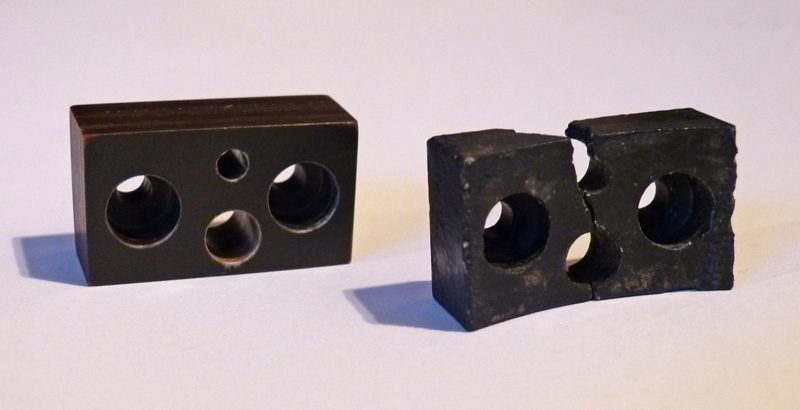

Das heutige Endergebnis, die Rundung fehlt noch.
Soweit so gut.
Benutzeravatar
HaumeiFranzP
Sirenenexperte
Beiträge: 1194
Registriert: Sonntag 19. September 2010, 17:46

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von HaumeiFranzP »

Alter, ein Aufwand! Aber solche Technik wünsche ich mir auch im Haus ;-) Sieht schon sehr gut aus!
Dann kannst du ja den Fuß ab machen und den Motor mit einer HT-Muffe direkt auf deinen Eli-Mast stecken :D
Höhö, VS2 mit dem längsten Motorgehäuse der Welt...
Lord of the 8-port-sirens
Benutzeravatar
Technikfreak L
Harter Kern
Beiträge: 197
Registriert: Sonntag 10. November 2013, 19:43

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von Technikfreak L »

Heute ging es weiter.

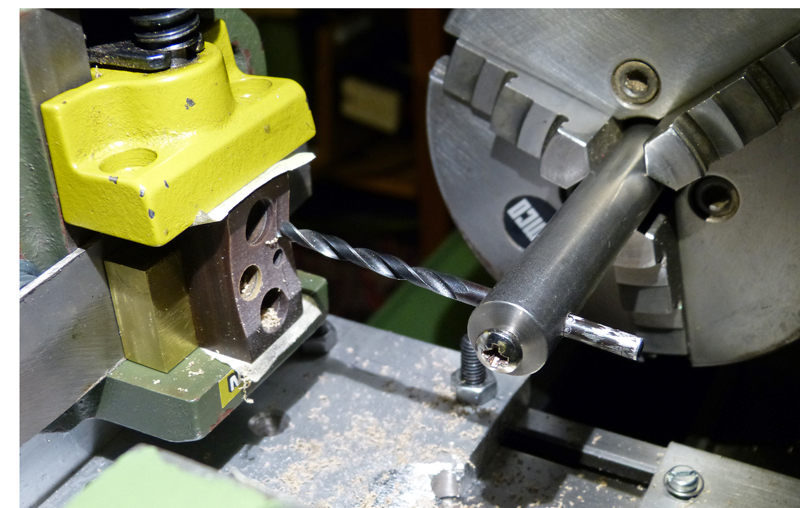

Um Dier Rundung zu fräsen Habe ich zuerst einen sogenannten Schlagzahnfräser gebastelt. Das ist ein einschneidiger Fräser mit sehr großem Bearbeitungsradius oder Flugkreis.
http://www.imgbox.de/users/public/images/QuqxQ3Vj7w.JPG
In minimalisierter Form ist es bei mir ein Rundstahl mit einem umgeschliffenen Bohrer, dessen spitze 54mm von der Rotationsachse entfernt ist, um den 108 mm Fräsen zu können.
Den Klemmstein habe ich dann im Schraubstock gespannt, der wiederum mit einem großen Aluwinkel auf dem Planschlitten der Drehbank montiert ist.
Das Fräsen erfolgte dann mit sehr wenig Zustellung, maximal 0,5mm, um die Bohrer bzw. Zahn möglichst gering zu halten.

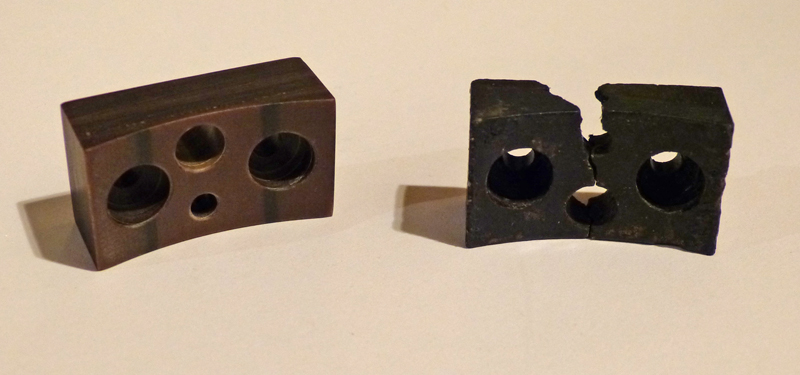

Und Fertig:
Benutzeravatar
NCW
Moderator
Beiträge: 1862
Registriert: Samstag 27. März 2004, 21:58

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von NCW »

Hut ab. Das ist einfach ein unglaublich schickes Replikat geworden. Und ganz große Handwerkskunst an der Drehe.
Sollte Dir irgendwann mal langweilig sein, schicke ich Dir gerne Vollmaterial und Kontruktionszeichnungen ;)
Benutzeravatar
Technikfreak L
Harter Kern
Beiträge: 197
Registriert: Sonntag 10. November 2013, 19:43

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von Technikfreak L »

Niklas hat geschrieben:Hut ab. Das ist einfach ein unglaublich schickes Replikat geworden. Und ganz große Handwerkskunst an der Drehe.Sollte Dir irgendwann mal langweilig sein, schicke ich Dir gerne Vollmaterial und Konstruktionszeichnungen ;)
Danke!
Bis mir langweilig wird, und ich grade keine eigenen Projekte habe wird es aber sehr lange dauern, in der Schule werde ich täglich plattgemacht, sodass kaum noch was über bleibt für Hobby. Aber bedenke, die Drehbank ist nur ne kleine Emco 8, deine Bastelwünsche können daher nicht sehr groß sein.
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1880
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von Die Sirenenwerkstatt »

Wahnsinn. Bin selbst Zerspaner mit Fachrichtung Drehtechnik und habe auch viel gesehen aber sowas noch nicht. Für so manchen sieht das wie beschiss aus aber das nenne ich mal Einfallsreichtum und Handwerkliche Meisterleistung. Respekt! :-)
Ich wünschte, ich könnte sowas auf Arbeit mal machen...^^
Gruß
Benutzeravatar
HaumeiFranzP
Sirenenexperte
Beiträge: 1194
Registriert: Sonntag 19. September 2010, 17:46

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von HaumeiFranzP »

Klasse Arbeit, sieht super aus! Im Rahmen meiner ersten Ausbildung hatte ich auch einen Crashkurs im Zerspanen (1 Monat Drehen, einen fräsen). Hut ab vor Deiner Leistung + Einfallsreichtum!
Lord of the 8-port-sirens
Benutzeravatar
HaumeiFranzP
Sirenenexperte
Beiträge: 1194
Registriert: Sonntag 19. September 2010, 17:46

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von HaumeiFranzP »

So, heute kam der Umschlag mit dem Klemmstein. Wirklich ein schönes Stück, danke nochmal! Mal schauen, wie ich die Schrauben sauber kriege, dann wird die die Sache montiert. Eben war schon mal Passprobe ;-)
Dateianhänge
Zuletzt geändert von HaumeiFranzP am Mittwoch 19. November 2014, 17:27, insgesamt 1-mal geändert.
Lord of the 8-port-sirens
Benutzeravatar
HaumeiFranzP
Sirenenexperte
Beiträge: 1194
Registriert: Sonntag 19. September 2010, 17:46

Re: Motorsirene VS2 - Klemmsteinneubau

Beitrag von HaumeiFranzP »

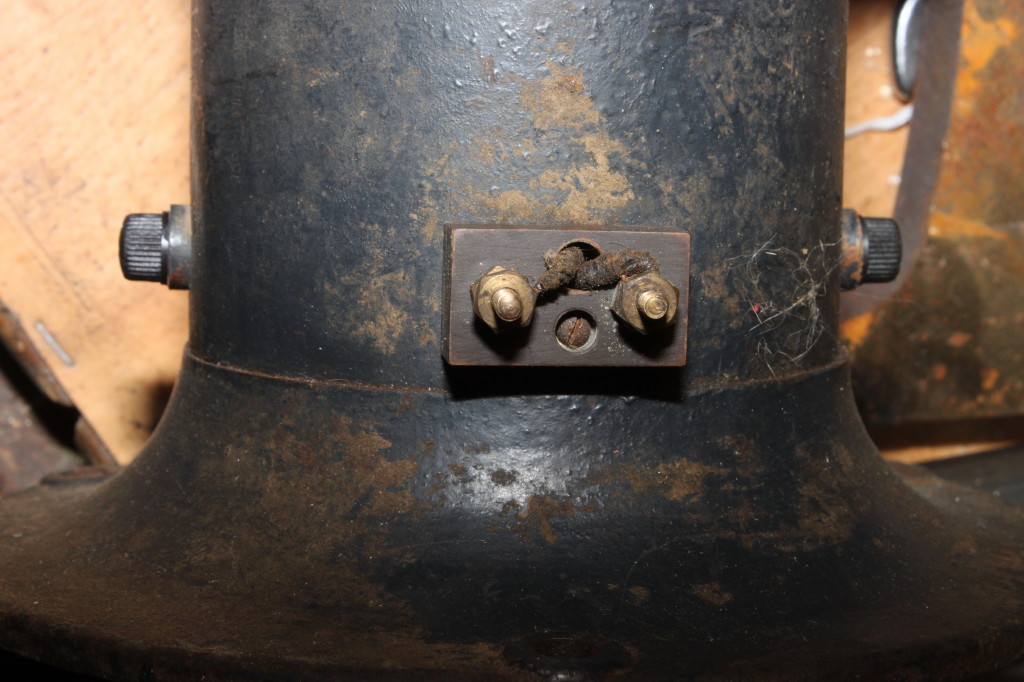

Heute hab ich ihn montiert. Klemmschrauben rein, die Originalstopfen etwas angepasst, angeschraubt, Motorkabel drangetüdelt, Mutter drauf, fertig! Ich frag mich nur, welcher Vollpfosten mir: "Fahr heute wie immer am Baumarkt vorbei." eingeflüstert hat :-( Muss sie bis morgen auf einen Probelauf warten.
Dateianhänge
Lord of the 8-port-sirens
