Mal was neues (GS-1)

Beitrag von Die Sirenenwerkstatt »

Hey Leute
Als ich am samstag so nichts ahnend beim großen Auktions-E nachschaute entdeckte ich eine augenscheinliche Seltenheit..... also nix wie ran ;)
(hoffe, dass es in Ordnung ist eine abgelaufene Auktion zu zeigen)
(LINK)
Habe sie erstanden und bin mal gespannt..... Ich persönlich glauber das es eine S0 ist wogegen aber der rostige Stator und das Gewicht (6Kg) Sprechen könnten.
Was denkt ihr? Sobald sie eintrifft folgen mehr Bilder und ein ausgiebiger Restaurationsbericht ;)
Nun denn bis dahin.
Guts' heule
MfG
Zuletzt geändert von KL7000F am Mittwoch 29. September 2010, 13:02, insgesamt 3-mal geändert.
Grund: Ungültigen eBay-Link entfernt
Fox 1

Re: Mal was neues (oder auch nicht?)

Beitrag von Fox 1 »

Darüber habe ich mich schon mit Hendi über ICQ unterhalten. Ich nannte sie liebevoll "Blumentopfsirene". Aber die Bauform ist schon kurios.
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1881
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Die Sirenenwerkstatt »

Habe auch mit Hendi drüber geredet^^ Aber schöner Name muss ich sagen :D vielleicht bekommt sie genau den passenden Anstrich mal sehn...^^
Benutzeravatar
Teefix
Moderator
Beiträge: 574
Registriert: Freitag 15. Juni 2007, 23:56
Wohnort: Schleswig
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Teefix »

Wenn man sich mal die Rotor/Stator Einheit anschaut, würde ich sagen das ist eine S0 mit einer ungewöhnlichen "Verpackung".

>> Du hast die also... Na gut, dann ging die jedenfalls ins Forum. Wurde mir zum Schluss auch zu teuer<<
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1881
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Die Sirenenwerkstatt »

So heute kam die Sirene auch schon an... (das die Post so schnell ist *g*)

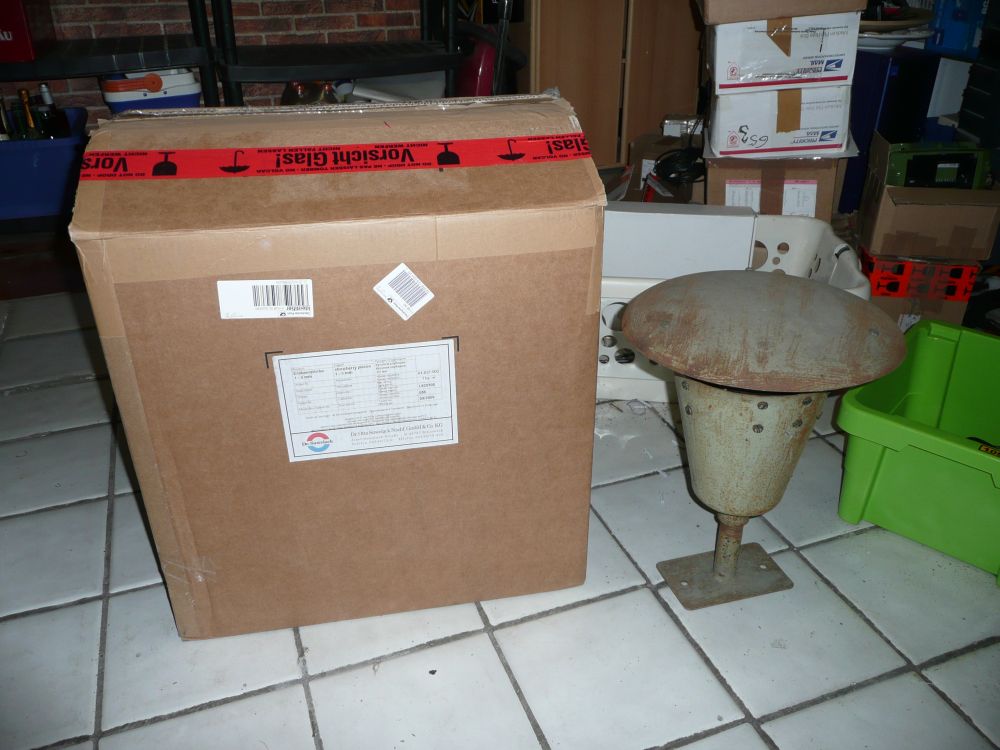

Auf dem ersten Bild ist auch zu sehen wie groß der Karton war. Der Verkäufer hatte nicht am Papier gespart :)
Also ab an die Werkzeuge!

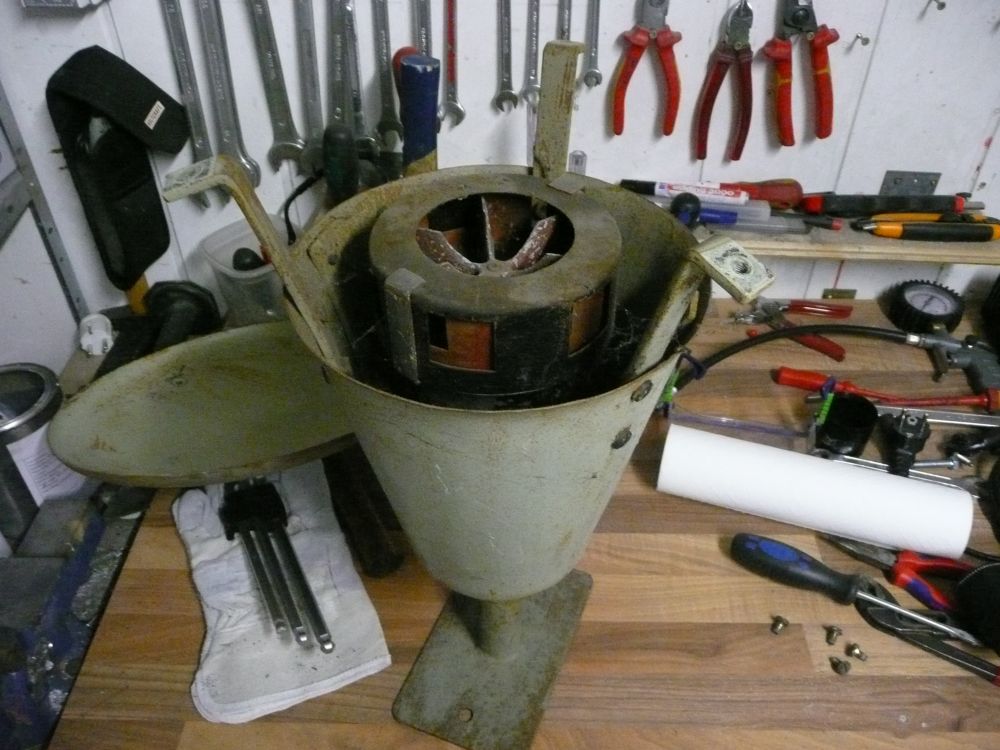

Die Schrauben liesen sich noch einigermaßen gut lösen und dann kam auch zum vorschein was ich mir schon gedacht hatte.... KEINE S0.
Sondern anscheinend eine art Vorgänger derselben... Der Rotor lies sich kaum drehen. Außerdem läuft sie mit 110 V.
Alles ist angerostet aber anscheind nicht komplett durch. Ich werde jetzt erstmal eine Bestandsaufnahme machen und sie wenn Komplett neu aufarbeiten...
Bis dahinn
MfG René
Dateianhänge
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1881
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Die Sirenenwerkstatt »

Und mehr....
Dateianhänge
Fox 1

Re: Mal was neues (oder auch nicht?)

Beitrag von Fox 1 »

Habe ich richtig gelesen? 110 V?

110 V hat normalerweise USA und Kanada. Früher gab es das auch in Deutschland. Dafür brauchst du ein Spannungswandler. 250 V wäre zuviel des guten.
Benutzeravatar
Ralph
Moderator
Beiträge: 1069
Registriert: Montag 16. Januar 2006, 15:26
Wohnort: Langlingen

Re: Mal was neues (oder auch nicht?)

Beitrag von Ralph »

Fahr doch nach Norwegen, die haben auch noch 115 Volt gegen Neutral ;-)
Spaß bei Seite...
Toller Fang!
Der arme Rotor sieht sehr mitgenommen aus über den Ports :-(
Ich bin auf weitere Bilder der Resatauration gespannt!
___________________________________________________

Aus aktuellem Anlass Nutzungshinweise für das Forum!
Benutzeravatar
Hendi
Moderator
Beiträge: 499
Registriert: Dienstag 25. November 2008, 22:23
Wohnort: Fränkisch-Nizza
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Hendi »

Wenn man wüßte wann man in D 110V hatte und das PS bei E-Motoren benutzte, könnte man das datieren, idealerweise noch mit einer der Seriennummernstellen korrelierend.

Sieht aus als hätte der Designer der S-Serie da geübt ! :)
HENDI
Sirenen sind wie Kartoffelchips. Man kann nicht nur eine haben! Knusper, knusper, knusper...
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1881
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Die Sirenenwerkstatt »

Tja was soll ich sagen? aufjedenfall ist sie vor 1940 gebaut worden.... soweit bin ich mit Hendi schon gekommen.
Wenn ich sie wieder flott bekomme und neu lackiere dann hab ich eine über 70 Jahre alte Sirene :D ...ich wusste das ist was seltenes ich hab da einen Blick für :D
MfG René

PS: ich werd morgen mal versuchen sie weiter zu zerlegen... bis dahin!
Fox 1

Re: Mal was neues (oder auch nicht?)

Beitrag von Fox 1 »

Laut Recherche im I-Net hatte Deutschland bis in den 50ern 110 Volt.
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1881
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Die Sirenenwerkstatt »

Ein kleiner Aufruf an all die Leute die vielleicht alte Sirenenprospekte besitzen: Könnt ihr mal nachschauen ob ihr nicht genau diese oder eine Sirene mit verwandter Bauart findet? Würde zu gern wissen aus welchem Jahr sie stammt.
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1881
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Die Sirenenwerkstatt »

UPDATE!
Hab mich eben ans zerlegen des Motors gewagt. Mich hat es ziemlich gewundert das sie sich noch ziemlich leicht zerlegen ließ.
Habe sogar die Feldspule ohne Probleme rausbekommen. Doch als ich den Motordeckel erstmal öffnete hab ich einen leichten Schreck bekommen: Gleitlager!? Das obere im Motordeckel war komplett ausgeschlagen also habe ich es entfernt. Das untere läuft noch soweit ganz rund desegen lasse ich es erstmal drinn.

Die Frage ist jetzt: Kann man da vielleicht ein Kugellager einbringen? Wichtig wäre es erstmal an eine Drehmaschine zu kommen nur kann man kein Loch drehen was groß genug für ein normales Lager wäre... Wäre sehr dankbar für Tipps.

Wie man auch noch sehen kann ist das Luftrad aus dem Rotor demontierbar. sehr praktisch zum entlacken!
Dann habe ich zu guter letzt nochmal die Feldspule durchgemessen und erhielt immer einen Wert um die 10 Ohm... das heisst wohl nichts gutes oder?
Updates folgen...

EDIT: Bilder vergessen!
NACHTRAG: mit der Sache mit den Lagern..... Die Welle des Läufers ist 7 mm. Habe bei ebay Kugellager gefunden die einen außendurchmesser von 14 oder auch 17 haben. das würde theoretisch gehen..... was sagt ihr?
Dateianhänge

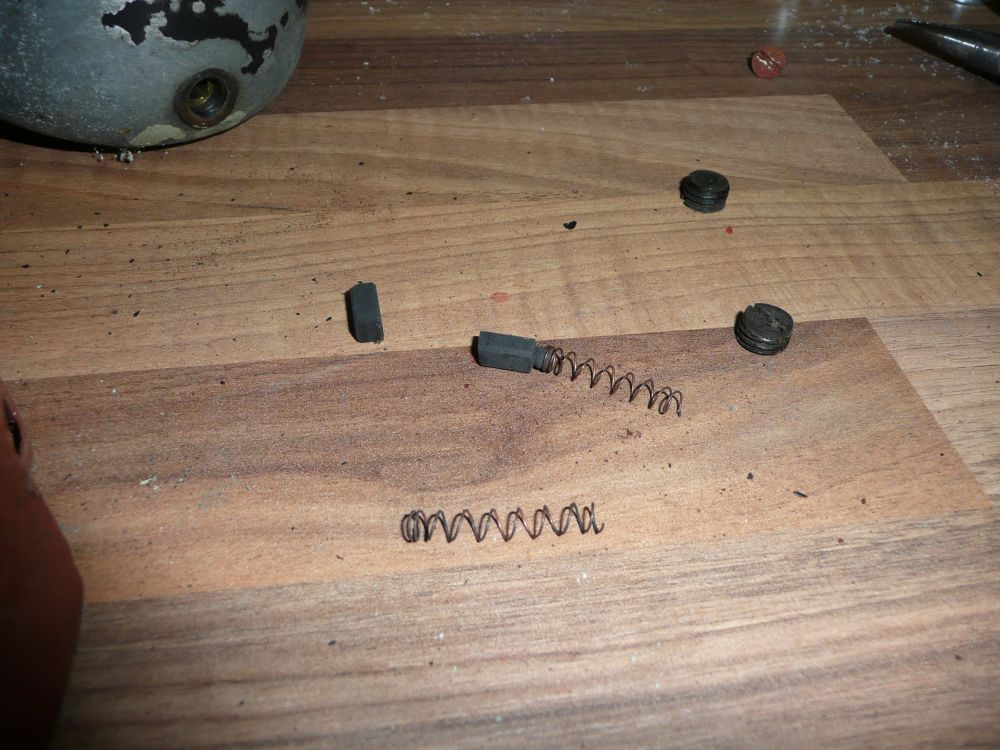

Die alten ausgelutschten Kohlen....
Die alten ausgelutschten Kohlen....
Die Kohlenhalterung
Die Kohlenhalterung

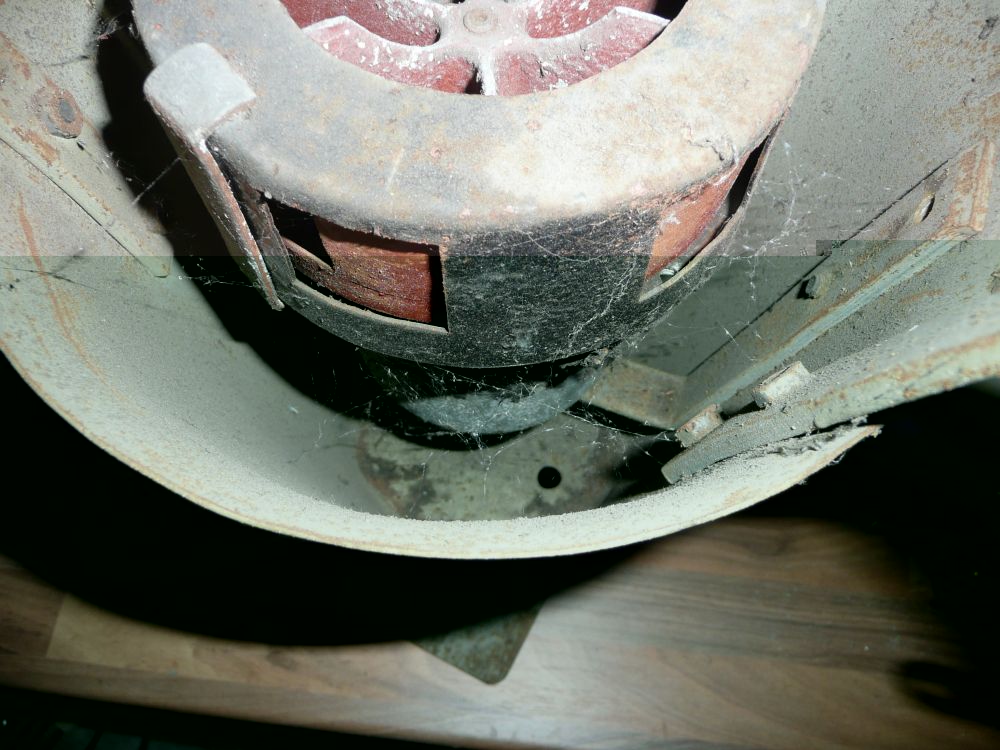

Hier schön zu sehen: Die Schrauben zum demontieren des Luftrades....
Hier schön zu sehen: Die Schrauben zum demontieren des Luftrades....

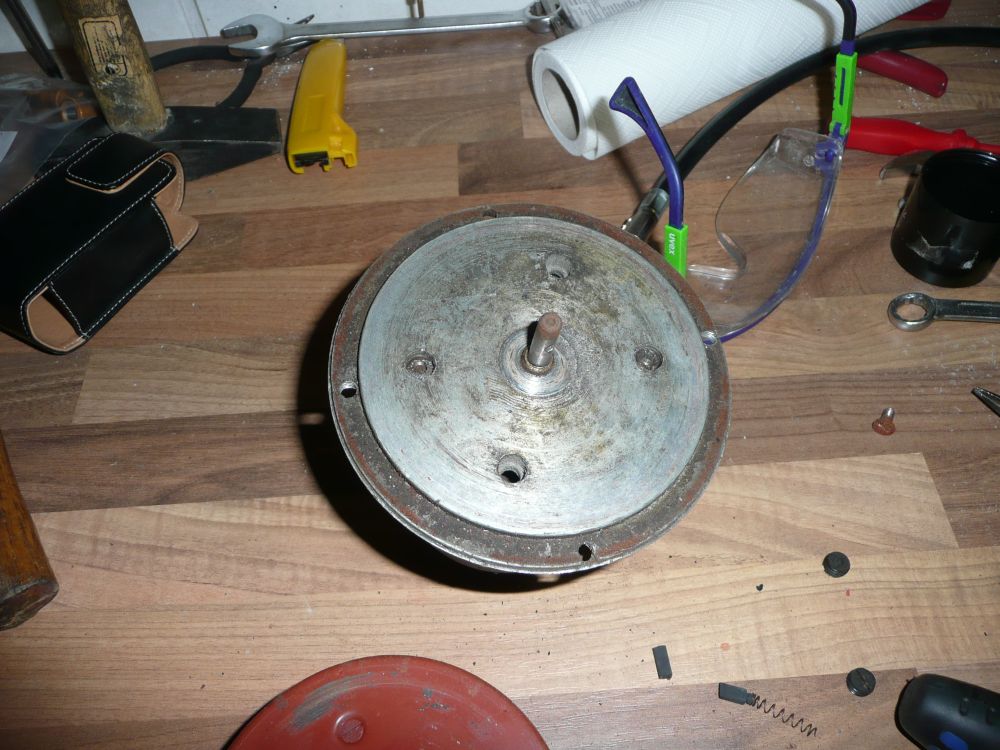

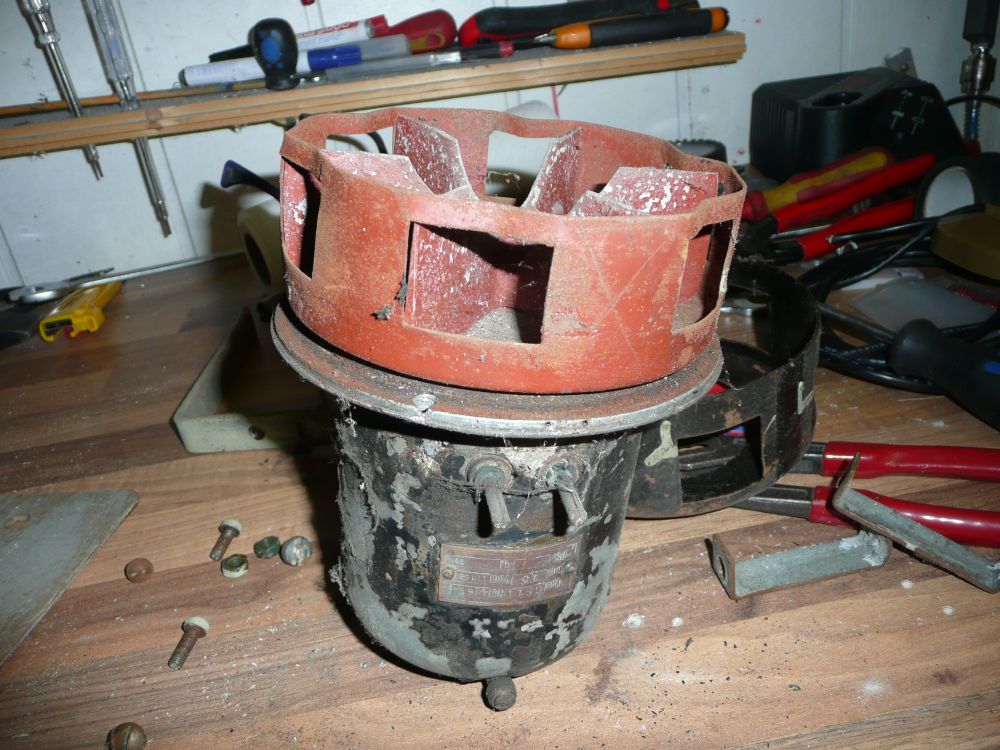

Rotor ab...
Rotor ab...

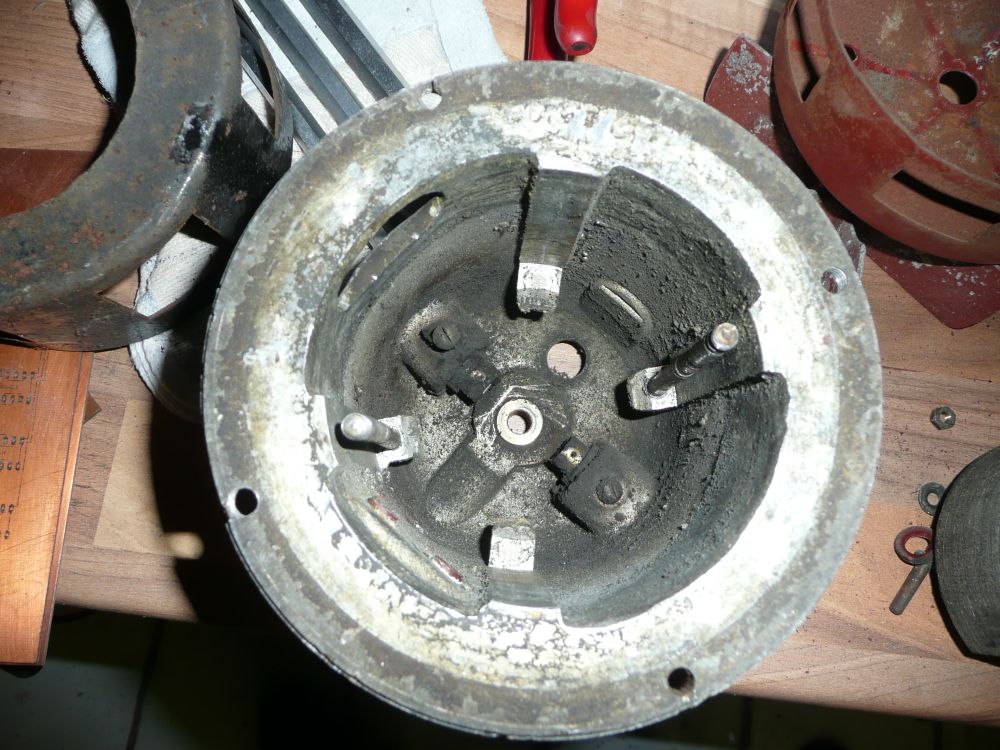

Motordeckel...
Motordeckel...
Zuletzt geändert von Die Sirenenwerkstatt am Donnerstag 13. Mai 2010, 15:01, insgesamt 3-mal geändert.
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1881
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Die Sirenenwerkstatt »

Achja nochwas: ich habe diese komischen Beulen im Rotor mla rausgemacht.... endlich wieder eine bessere rundung drinne^^
Dateianhänge
Feldpaket raus....
Feldpaket raus....
Gleitlager raus...
Gleitlager raus...
Der Läufer
Der Läufer

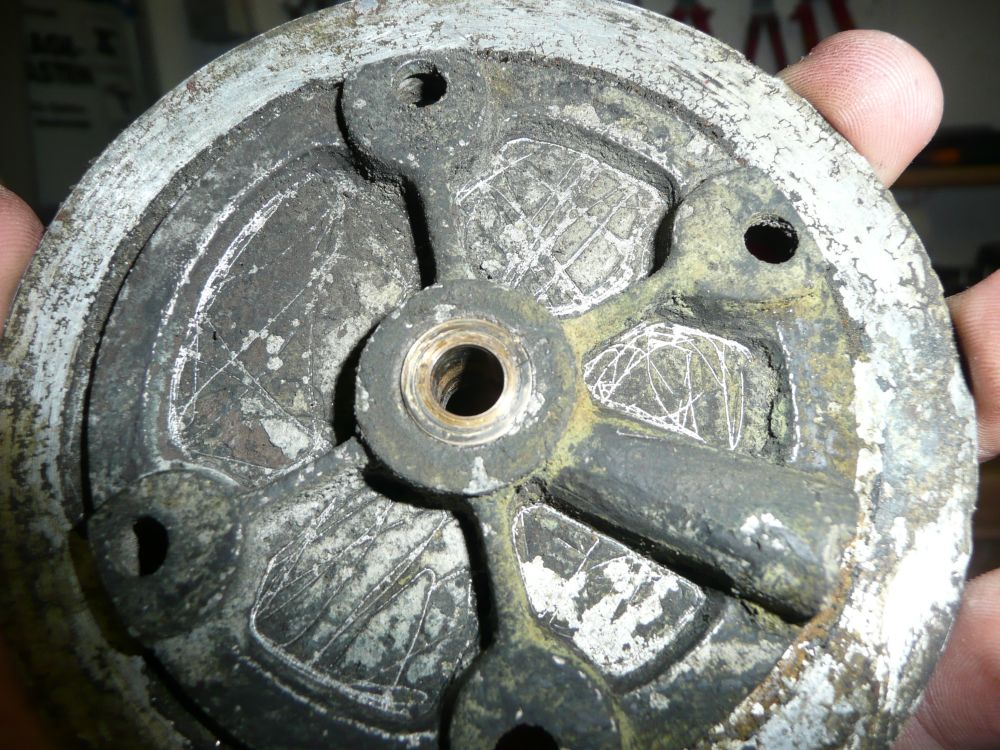

Gleitlager!? OMG!
Gleitlager!? OMG!
Rotor zerlegt...
Rotor zerlegt...
Zuletzt geändert von Die Sirenenwerkstatt am Donnerstag 13. Mai 2010, 15:03, insgesamt 2-mal geändert.
Benutzeravatar
Die Sirenenwerkstatt
Sirenenexperte
Beiträge: 1881
Registriert: Freitag 22. Mai 2009, 10:49
Kontaktdaten:

Re: Mal was neues (oder auch nicht?)

Beitrag von Die Sirenenwerkstatt »

Und noch ein Paar^^
Dateianhänge
Feldspule von unten....
Feldspule von unten....
Feldspule...
Feldspule...
Zoom ins leere Motorgehäuse
Zoom ins leere Motorgehäuse
